Plaats van herkomst | CHINA |
Merknaam | xingtongli |
Certificering | ISO CE RoHS |
Modelnummer | GKDH24-100CVC |
Specificatie
SPECIFICATIES VOOR GKDH24-100CVC | |||
Input AC | 380V±10% | 1 fase | 50/60Hz |
Output gelijkstroom | Volt | 0~24V regelbaar | |
Huidig | 0~100A regelbaar | ||
Macht | 2.4KW | ||
Efficiency | >85% | ||
outputfrequentie | 40KHz vast | ||
omgekeerde wijze | hand en automatisch | ||
omgekeerde tijd | 0~9999 minuten | ||
Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
||
Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
Netto gewicht | 16.5kg | Het werk wijze | Constant Voltage (cv) Constant Current (CC) |
Afmeting (mm) | 230*370*380mm | Koelmanier |
lucht het koelen |

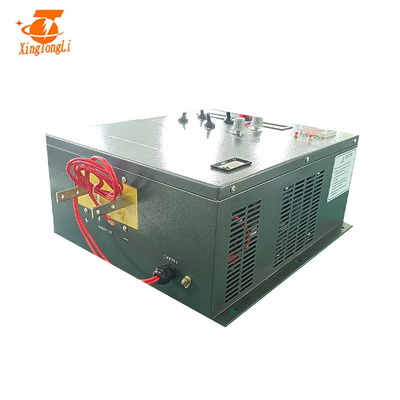

Hoge machts24v 100a gelijkstroom gelijkrichter voor het gouden galvaniseren
keurt amorfe kern, de efficiency van de verhogingstransformator goed, reduct de stijging van de transformatortemperatuur, snijden het gelijkrichtergewicht, verbeteren de voedingstabiliteit, betrouwbaarheid
Kern & Schottky-diode:
uitgebreide kerncapaciteit 1,5 keer
de schottky diode breidt zich 4 keer uit
Raad:
alle controleraad deed anticorrosion behandeling met ingevoerde drie defensielak
IGBT:
IGBT-uitgebreide de capaciteit 3 keer, maakt de voeding betrouwbaarder

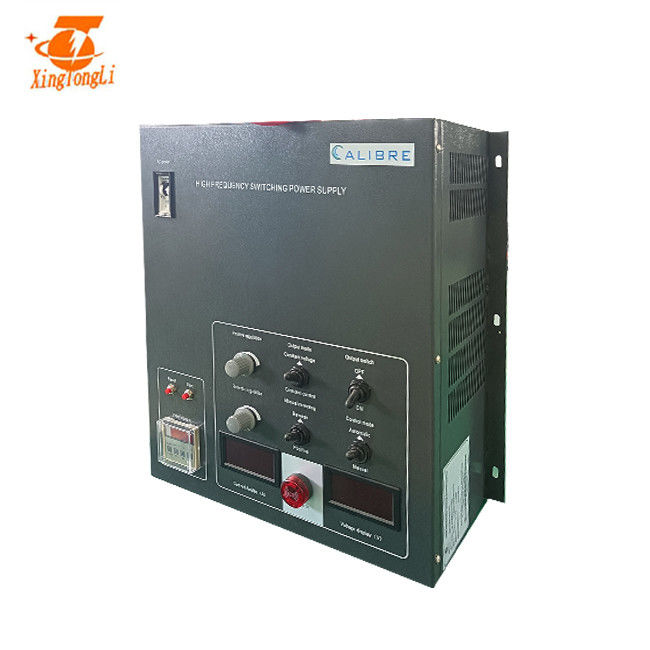

Omkeerbaar de voedingbeeld van 24V 200A:
HET VERSCHIL TUSSEN SCR & IGBT-SCHAKELAARgelijkrichter
1, efficiency
SCR: 70%
IGBT: 90%
2, Transformator
SCR: De transformator van de machtsfrequentie, groot volume over 200kg
IGBT: zonder de transformator van de Machtsfrequentie
3, Energie - besparingsefficiency
SCR: slecht
IGBT: energie - besparing over 15%-30%
4, begin/einde met lading
SCR: kan niet
IGBT: kan
5, controlekring
SCR: Complex, verzoek synchroon en moeilijk te integreren
IGBT: gebruik de eenvoudige raad van geïntegreerde schakelingen, en anticorrosieve volledig gesloten behandeling.
6, constante huidige nauwkeurigheid
SCR: <5%
IGBT: <1%
7, koelmanier
SCR: water/olie/luchtkoeling
IGBT: water/luchtkoeling
8, het werkfrequentie
SCR: 50HZ
IGBT: 20KHZ
9, controlemanier
SCR: De trekker van de faseverschuiving
IGBT: PWM
10, output gelijkstroom
SCR: half - golf
IGBT: Hoog - dichtheidsgelijkstroom vierkante golf
11, Storing aan machtsnet
SCR: groot, niet gemakkelijk te elimineren
IGBT: klein, gemakkelijk te elimineren
12, grootte en gewicht
SCR: grote grootte en zwaar
IGBT: klein en lichtgewicht
13, Toelaatbare schommelingswaaier van inputvoltage
SCR: ±10%
IGBT: ±15%
Omkeerbare de voedinginstallatie van 24V 200A
1, Plaatsend gelijkrichter en houdt de lichaamsstabiliteit; verzeker goede ventilatie. |
2, Controlerend het anodiseren gelijkrichter behandelen uit als het losmaken. |
3, Verbindende shell aan grond om statische elektriciteit te verhinderen. |
4, Conecting de AC inputdraad |
5, Verbindend de gelijkstroom-bars van het outputkoper |
6, Aansluitend de doos van de gelijkrichterafstandsbediening, als de lokale controle, deze stap overslaat |
7, de schakelaar van de Inschakelenlucht, dan de ventilator beginnen te roteren en het licht van de machtsindicator. |
8, knoop de Met de wijzers van de klok mee van de omwentelingsaanpassing, de verhogingen van de voltmetergraad, het werken wijzen op lichte verlichting. |
9, passen knop aan maximum aan, dan zou de voltmeter op de nominale spanning moeten wijzen, wijst de huidige meter dienovereenkomstig op het ladingsvolume. |
10, maken de luchtschakelaar, draai van de gelijkrichter los |
Omkeerbare de voedingvoordelen van 24V 200A:
