Elektrolysevoeding
>
|
|
| Plaats van herkomst | CHINA |
| Merknaam | xingtongli |
| Certificering | ISO CE RoHS |
| Modelnummer | GKDH24-200CVC |
Specificatie
| SPECIFICATIES VOOR GKDH24-100CVC | |||
| Input AC | 380V±10% | 1 fase | 50/60Hz |
| Output gelijkstroom | Volt | 0~24V regelbaar | |
| Huidig | 0~200A regelbaar | ||
| Macht | 4.8KW | ||
| Efficiency | >85% | ||
| outputfrequentie | 40KHz vast | ||
| omgekeerde wijze | hand en automatisch | ||
| omgekeerde tijd | 0~9999 minuten | ||
| Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
||
| Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
| Netto gewicht | 16.5kg | Het werk wijze | Constant Voltage (cv) Constant Current (CC) |
| Afmeting (mm) | 230*370*380mm | Koelmanier |
lucht het koelen |
Omkeerbare de voedingeigenschappen van 24V 200A
keurt amorfe kern, de efficiency van de verhogingstransformator goed, reduct de stijging van de transformatortemperatuur, snijden het gelijkrichtergewicht, verbeteren de voedingstabiliteit, betrouwbaarheid
Kern & Schottky-diode:
uitgebreide kerncapaciteit 1,5 keer
de schottky diode breidt zich 4 keer uit
Raad:
alle controleraad deed anticorrosion behandeling met ingevoerde drie defensielak
IGBT:
IGBT-uitgebreide de capaciteit 3 keer, maakt de voeding betrouwbaarder

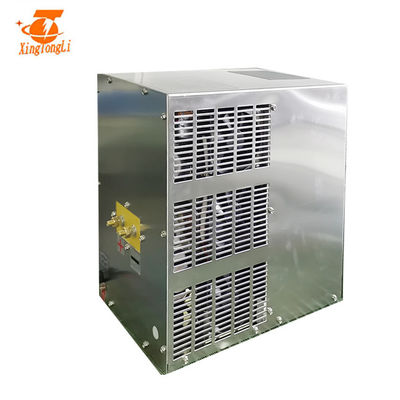

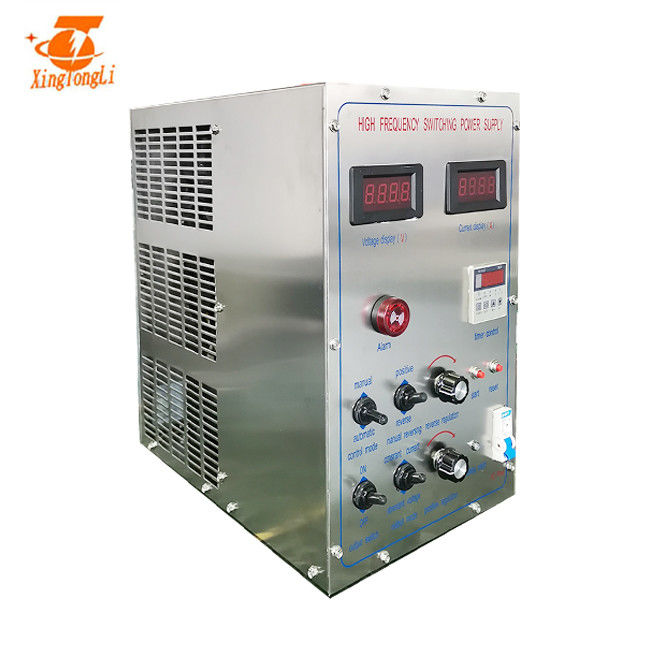

Omkeerbaar de voedingbeeld van 24V 200A:
HET VERSCHIL TUSSEN SCR & IGBT-SCHAKELAARgelijkrichter
1, efficiency
SCR: 70%
IGBT: 90%
2, Transformator
SCR: De transformator van de machtsfrequentie, groot volume over 200kg
IGBT: zonder de transformator van de Machtsfrequentie
3, Energie - besparingsefficiency
SCR: slecht
IGBT: energie - besparing over 15%-30%
4, begin/einde met lading
SCR: kan niet
IGBT: kan
5, controlekring
SCR: Complex, verzoek synchroon en moeilijk te integreren
IGBT: gebruik de eenvoudige raad van geïntegreerde schakelingen, en anticorrosieve volledig gesloten behandeling.
6, constante huidige nauwkeurigheid
SCR: <5%
IGBT: <1%
7, koelmanier
SCR: water/olie/luchtkoeling
IGBT: water/luchtkoeling
8, het werkfrequentie
SCR: 50HZ
IGBT: 20KHZ
9, controlemanier
SCR: De trekker van de faseverschuiving
IGBT: PWM
10, output gelijkstroom
SCR: half - golf
IGBT: Hoog - dichtheidsgelijkstroom vierkante golf
11, Storing aan machtsnet
SCR: groot, niet gemakkelijk te elimineren
IGBT: klein, gemakkelijk te elimineren
12, grootte en gewicht
SCR: grote grootte en zwaar
IGBT: klein en lichtgewicht
13, Toelaatbare schommelingswaaier van inputvoltage
SCR: ±10%
IGBT: ±15%
Omkeerbare de voedinginstallatie van 24V 200A
| 1, Plaatsend gelijkrichter en houdt de lichaamsstabiliteit; verzeker goede ventilatie. |
| 2, Controlerend het anodiseren gelijkrichter behandelen uit als het losmaken. |
| 3, Verbindende shell aan grond om statische elektriciteit te verhinderen. |
| 4, Conecting de AC inputdraad |
| 5, Verbindend de gelijkstroom-bars van het outputkoper |
| 6, Aansluitend de doos van de gelijkrichterafstandsbediening, als de lokale controle, deze stap overslaat |
| 7, de schakelaar van de Inschakelenlucht, dan de ventilator beginnen te roteren en het licht van de machtsindicator. |
| 8, knoop de Met de wijzers van de klok mee van de omwentelingsaanpassing, de verhogingen van de voltmetergraad, het werken wijzen op lichte verlichting. |
| 9, passen knop aan maximum aan, dan zou de voltmeter op de nominale spanning moeten wijzen, wijst de huidige meter dienovereenkomstig op het ladingsvolume. |
| 10, maken de luchtschakelaar, draai van de gelijkrichter los |
Omkeerbare de voedingvoordelen van 24V 200A:
