de galvaniserende voeding van 24V 300A
De belangrijkste kring van de galvaniserende voeding omvat de belangrijkste die kring (uit AC van de machtsfrequentie input in drie stadia, de brug van de diodegelijkrichter, de condensator van de filterinductor, omschakelaar van de hoge frequentie de volledige brug, hoge frequentietransformator, de filterkoppeling van de de doubleurgelijkrichter wordt samengesteld van de outputstroom), controlekring, aandrijvingskring, beschermt de kring. Het elektroblokdiagram van het volledige systeem wordt getoond in het cijfer. De lading van het systeem is een galvaniserend bad, dat aanleidinggevend is. Aangezien de weerstand van de het galvaniseren oplossing zeer klein is en de voorbijgaande stroom groot is, moet een overstroombeveiligingkring worden ontworpen.
het galvaniseren van 24V 300A voedingspecificatie
SPECIFICATIES VOOR GKD24-300CVC |
Input AC |
220V±10% |
fase 3 |
50/60Hz |
Output gelijkstroom |
Volt |
0~24V regelbaar |
Huidig |
0~300A regelbaar |
Macht |
7.2KW |
Efficiency |
>85% |
outputfrequentie |
40KHz vast |
outputrimpeling |
3% piekwaarde |
Bescherming |
Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ |
Controlewijze |
Comité controle Afstandsbediening |
Netto gewicht |
35kg |
Het werk wijze |
Constant Voltage (cv) Constant Current (CC) |
Afmeting (mm) |
69*55*52mm |
Koelmanier |
lucht
het koelen
|
galvaniserende de voedingeigenschap van 24V 300A:
De kleine energy-saving luchtgekoelde omschakelingsvoeding met hoge frekwentie keurt de internationaal geavanceerde IGBT-technologie van de de omschakelaarsvoeding van de module volledig-brug goed. De transformatoren die nanocrystalline zachte magnetische materialen gebruiken zijn klein in grootte, licht in gewicht, strak gekoppelde, eenvormige huidige distributie, en gemakkelijk te assembleren. Het lost effectief de interferentie van het machtsnet op de voeding en de invloed van de voeding op de boventonen van het machtsnet op, verbetert de betrouwbaarheid van de voeding, en verhoogt de gemiddelde tijd tussen mislukkingen van de voeding. Dit product kan wijd in het galvaniseren, elektrolyse, het laden, de behandeling van de oppervlakteoxydatie en andere industrieën worden gebruikt. Dit product voldoet volledig aan de nationale veiligheidsvoorschriften voor dit type van product. Het controleproces van de gehele machine wordt volledig gecontroleerd door een high-precision microcomputer cpu met hoge precisie en snelle verrichting. De gedwongen - lucht - koelbuis is volledig geïsoleerd van de controlekring om de elektronische componenten door zure mist te verhinderen worden aangetast en zeer de betrouwbaarheid van materiaalverrichting te verbeteren.
Eigenschappen van kleine energy-saving luchtgekoelde omschakelingsvoeding met hoge frekwentie
1. Significante machtsbesparing, 10% aan 30%-machtsbesparing, en efficiency boven 87%
2. Al materiaal heeft strikte inspectie en het verouderen test op lange termijn alvorens de fabriek overgegaan te verlaten
3.Small grootte, lichtgewicht, eenvoudige verrichting, geschikt installatie en onderhoud
4. Digitale vertoning van stroom, voltage en werktijd
5. Constant voltage en constante huidige controleopties
6. Met de facultatieve functie van de computerinterface (

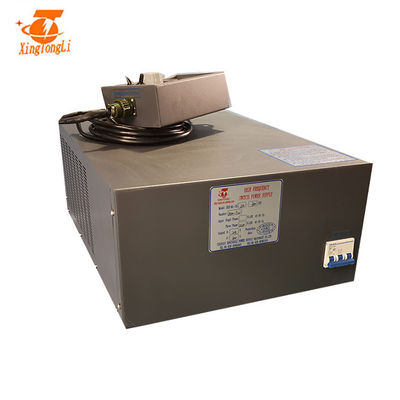

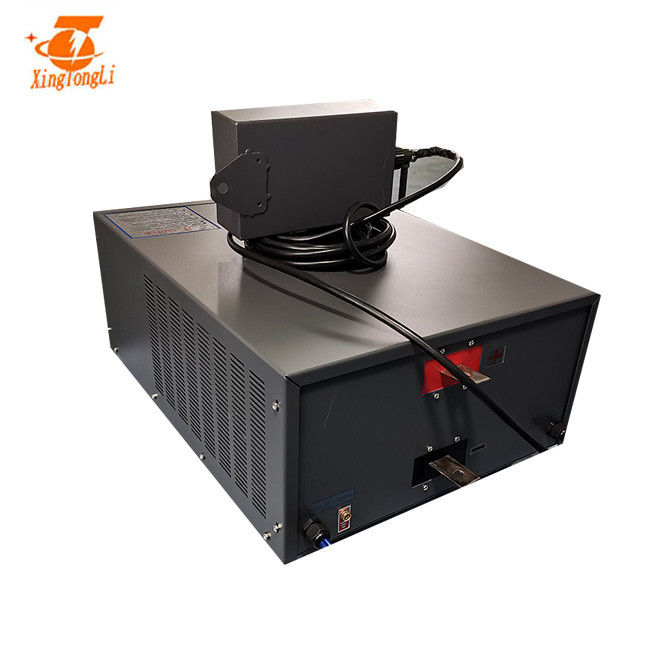

Productbeeld:
Installatie
opbrengsproces:
Van bij het begin van de grondstof aan de selectie, aan de assemblage, en definitief het opdragen. Wij zullen de normen strikt afdwingen. Vóór pakket, voeding van de de outputomschakeling van 24V 125A gelijkstroom de enige met Cecontrole opnieuw zal zijn om ervoor te zorgen dat het normaal werkt.
