de oxydatiegelijkrichter van 60V 4000A IGBT
oxydatiebeschrijving:
Het is goed - geweten dat bepaalde metalen, in het bijzonder aluminium en tantalium, als anode in een geschikte elektrolyt met met een laag bedekt worden
een dunne oxydefilm, en toen tentoongesteld voorwerp die eigenschappen rectificeren: de stromen zijn zeer klein voor alu, minum positief - wordt belast die met
de eerbied aan de oplossing, terwijl tegenover polariteit zij zeer groot kunnen zijn, wordt het proces om een oxydefilm formating veroorzaakt door Al ionen
het stromen van het aluminium door het oxyde in de oplossing onder de invloed van het hoge elektrische gebied op de laag en het combineren
met zuurstofionen, paste de dikte van de oxydefilm voor constallt exponentieel voltage toe de huidige dalingen met tijd tot a
kleine stroom van een minder dan micoampele die per remaines, zodat na verscheidene uren opmerkelijke verhoging van de dikte stromen
kan niet worden gemeten, is de dikte van de laag evenredig aan het vormingsvoltage en van ongeveer 10-5 het doel van dit
het document moet het mechanisme van het elektrische geleidingsvermogen van de aluminiumgelijkrichter bespreken.
Specificatie
SPECIFICATIES VOOR GKD60-4000CVC |
Input AC |
480V±10% |
fase 3 |
50/60Hz |
Output gelijkstroom |
Volt |
0~60V regelbaar |
Huidig |
0~4000A regelbaar |
Macht |
240KW |
Efficiency |
>85% |
outputfrequentie |
40KHz vast |
outputrimpeling |
5% |
Bescherming |
Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ |
Controlewijze |
Comité controle Afstandsbediening |
Netto gewicht |
800kg |
Het werk wijze |
Constant Voltage (cv) Constant Current (CC) |
Afmeting (mm) |
1415*1060*2180mm |
Koelmanier |
water
het koelen
|

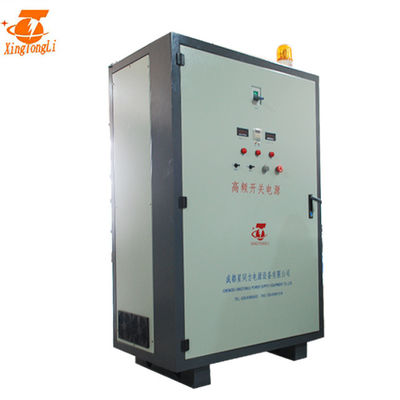

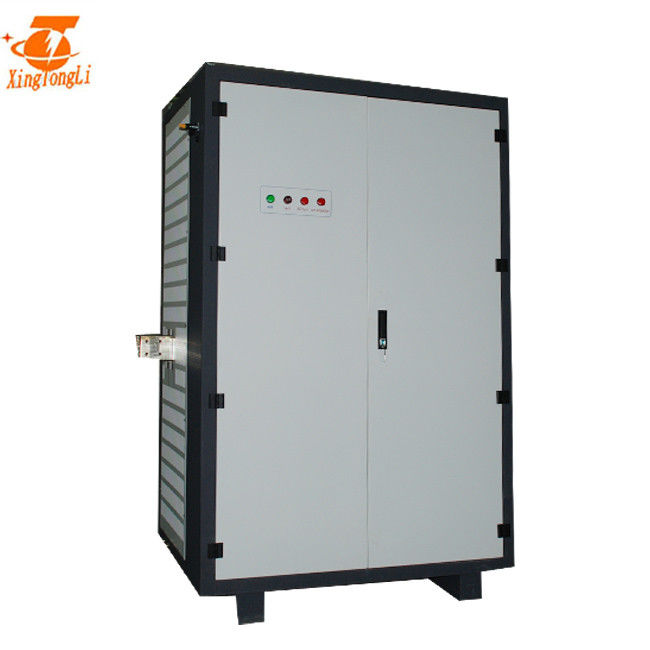

het beeld van de de oxydatiegelijkrichter van 60V 4000A IGBT:
de Eigenschappen van de de oxydatiegelijkrichter van 60V 4000A IGBT
Kabinet:
Het kabinet keurt magnetische besnoeiingsverbindingen goed, vermindert wervelstroomverliezen, en kabinets als geheel nevel het schilderen
Structuur:
Het redelijke structuurontwerp, isoleerde het omschakelaarsdeel en, rectificatiedeel, geschikt te demonteren en onderhoud
Radiator:
uitgebreide radiator de capaciteit 1,5 keer, zorgt beter het koelen effect ervoor
de manier van de schakelaarcontrole:
keur volledige brugfase goed die zachte schakelaar verplaatsen, reduct IGBT-verlies, sparen energie
Hoofdtransformator:
keurt amorfe kern, de efficiency van de verhogingstransformator goed, reduct de stijging van de transformatortemperatuur, snijden het gelijkrichtergewicht, verbeteren de voedingstabiliteit, betrouwbaarheid
Kern & Schottky-diode:
uitgebreide kerncapaciteit 1,5 keer
de schottky diode breidt zich 4 keer uit
Raad:
alle controleraad deed anticorrosion behandeling met ingevoerde drie defensielak
IGBT:
IGBT-uitgebreide de capaciteit 3 keer, maakt de voeding betrouwbaarder
de Installatie van de de oxydatiegelijkrichter van 60V 4000A IGBT
1, Plaatsend gelijkrichter en houdt de lichaamsstabiliteit; verzeker goede ventilatie. |
2, Controlerend het anodiseren gelijkrichter behandelen uit als het losmaken. |
3, Verbindende shell aan grond om statische elektriciteit te verhinderen. |
4, Conecting de AC inputdraad |
5, Verbindend de gelijkstroom-bars van het outputkoper |
6, Aansluitend de doos van de gelijkrichterafstandsbediening, als de lokale controle, deze stap overslaat |
7, de schakelaar van de Inschakelenlucht, dan de ventilator beginnen te roteren en het licht van de machtsindicator. |
8, knoop de Met de wijzers van de klok mee van de omwentelingsaanpassing, de verhogingen van de voltmetergraad, het werken wijzen op lichte verlichting. |
9, passen knop aan maximum aan, dan zou de voltmeter op de nominale spanning moeten wijzen, wijst de huidige meter dienovereenkomstig op het ladingsvolume. |
10, maken de luchtschakelaar, draai van de gelijkrichter los |
opbrengsproces:
Van bij het begin van de grondstof aan de selectie, aan de assemblage, en definitief het opdragen. Wij zullen de normen strikt afdwingen. Vóór pakket, voeding van de de outputomschakeling van 24V 125A gelijkstroom de enige met Cecontrole opnieuw zal zijn om ervoor te zorgen dat het normaal werkt.
