Galvaniserende voeding
>
|
| Plaats van herkomst | China |
| Merknaam | xingtongli |
| Certificering | ISO CE RoHS |
| Modelnummer | GKD10-300CVC |

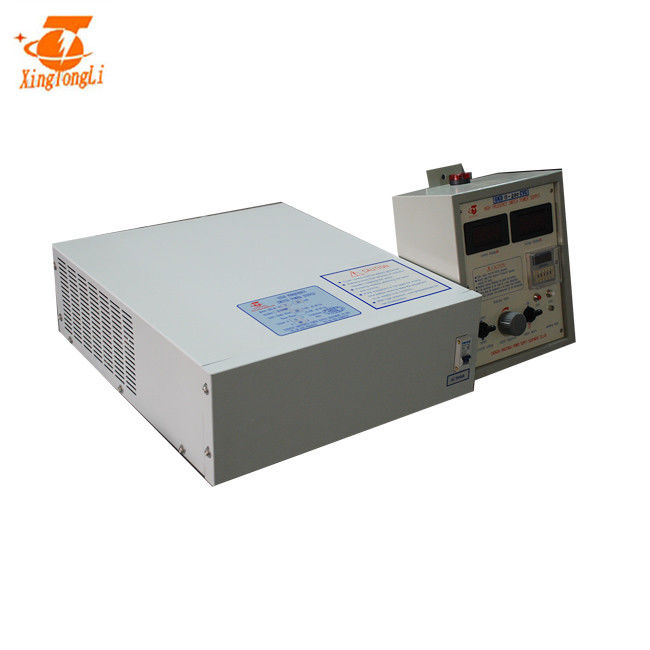

de gelijkrichter van 10V 300A voor zinkplateren
Het galvaniseren/het zinkplateren wordt ingestemd met door veel van onze klanten omdat het aanvaardbare deklagen kan esthetisch veroorzaken en goede distributie op complexe meetkunde kan bereiken. Gewoonlijk gebruikt voor ijzerhoudende delen (vooral bouten, nagels, flenzen, metaalplaten, enz.)
Vergeleken met andere metalen, is het zink vrij goedkoop en gemakkelijk geplateerd metaal, en ook is een lage laag van het corrosieplateren, terwijl wijd gebruikt om staaldelen te beschermen, in het bijzonder om atmosferische corrosie te verhinderen, evenals gebruikt voor ingediende decoratie. De platerentechnieken omvatten: tankplateren (of rek galvaniseren), vat elektroplateren (voor stukken), automatisch plateren en ononderbroken plateren die (voor draad, strook)
Specificatie
| SPECIFICATIES VOOR GKD10-300CVC | |||
| Input AC | 380V±10% | 1 fase | 50/60Hz |
| Output gelijkstroom | Volt | 0~10V regelbaar | |
| Huidig | 0~300A regelbaar | ||
| Macht | 3KW | ||
| Efficiency | >85% | ||
| outputfrequentie | 40KHz vast | ||
| outputrimpeling | 5% | ||
| Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
||
| Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
| Netto gewicht | 15kg | Het werk wijze | Constant Voltage (cv) Constant Current (CC) |
| Afmeting (mm) | 420*310*145mm | Koelmanier |
lucht het koelen |
de gelijkrichter van 10V 300A voor de gelijkrichtereigenschappen van het zinkplateren
|
Kabinet: Het kabinet keurt magnetische besnoeiingsverbindingen goed, vermindert wervelstroomverliezen, en kabinets als geheel nevel het schilderen |
Structuur: Het redelijke structuurontwerp, isoleerde het omschakelaarsdeel en, rectificatiedeel, geschikt te demonteren en onderhoud |
|
Radiator: uitgebreide radiator de capaciteit 1,5 keer, zorgt beter het koelen effect ervoor |
de manier van de schakelaarcontrole: keur volledige brugfase goed die zachte schakelaar verplaatsen, reduct IGBT-verlies, sparen energie |
|
Hoofdtransformator: keurt amorfe kern, de efficiency van de verhogingstransformator goed, reduct de stijging van de transformatortemperatuur, snijden het gelijkrichtergewicht, verbeteren de voedingstabiliteit, betrouwbaarheid |
Kern & Schottky-diode: uitgebreide kerncapaciteit 1,5 keer de schottky diode breidt zich 4 keer uit
|
|
Raad: alle controleraad deed anticorrosion behandeling met ingevoerde drie defensielak |
IGBT: IGBT-uitgebreide de capaciteit 3 keer, maakt de voeding betrouwbaarder |
de gelijkrichter van 10V 300A voor de gelijkrichter van het zinkplateren:
HET VERSCHIL TUSSEN SCR & IGBT-SCHAKELAARgelijkrichter
1, efficiency
SCR: 70%
IGBT: 90%
2, Transformator
SCR: De transformator van de machtsfrequentie, groot volume over 200kg
IGBT: zonder de transformator van de Machtsfrequentie
3, Energie - besparingsefficiency
SCR: slecht
IGBT: energie - besparing over 15%-30%
4, begin/einde met lading
SCR: kan niet
IGBT: kan
5, controlekring
SCR: Complex, verzoek synchroon en moeilijk te integreren
IGBT: gebruik de eenvoudige raad van geïntegreerde schakelingen, en anticorrosieve volledig gesloten behandeling.
6, constante huidige nauwkeurigheid
SCR: <5%
IGBT: <1%
7, koelmanier
SCR: water/olie/luchtkoeling
IGBT: water/luchtkoeling
8, het werkfrequentie
SCR: 50HZ
IGBT: 20KHZ
9, controlemanier
SCR: De trekker van de faseverschuiving
IGBT: PWM
10, output gelijkstroom
SCR: half - golf
IGBT: Hoog - dichtheidsgelijkstroom vierkante golf
11, Storing aan machtsnet
SCR: groot, niet gemakkelijk te elimineren
IGBT: klein, gemakkelijk te elimineren
12, grootte en gewicht
SCR: grote grootte en zwaar
IGBT: klein en lichtgewicht
13, Toelaatbare schommelingswaaier van inputvoltage
SCR: ±10%
IGBT: ±15%
de gelijkrichter van 10V 300A voor de gelijkrichterinstallatie van het zinkplateren
| 1, Plaatsend gelijkrichter en houdt de lichaamsstabiliteit; verzeker goede ventilatie. |
| 2, Controlerend het anodiseren gelijkrichter behandelen uit als het losmaken. |
| 3, Verbindende shell aan grond om statische elektriciteit te verhinderen. |
| 4, Conecting de AC inputdraad |
| 5, Verbindend de gelijkstroom-bars van het outputkoper |
| 6, Aansluitend de doos van de gelijkrichterafstandsbediening, als de lokale controle, deze stap overslaat |
| 7, de schakelaar van de Inschakelenlucht, dan de ventilator beginnen te roteren en het licht van de machtsindicator. |
| 8, knoop de Met de wijzers van de klok mee van de omwentelingsaanpassing, de verhogingen van de voltmetergraad, het werken wijzen op lichte verlichting. |
| 9, passen knop aan maximum aan, dan zou de voltmeter op de nominale spanning moeten wijzen, wijst de huidige meter dienovereenkomstig op het ladingsvolume. |
| 10, maken de luchtschakelaar, draai van de gelijkrichter los |
opbrengsproces:
