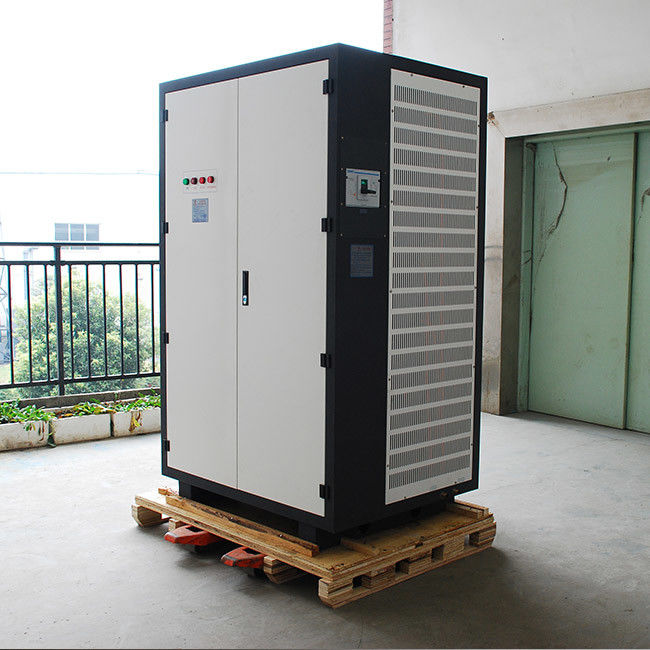

gelijkrichter van de de Hoge Frequentie de Harde Oxydatie van 70V 1500A IGBT met Luchtkoelingssysteem
Tijdens het oxydatieprocédé, produceert het werkstuk onophoudelijk gas, belemmerend de voortdurende oxydatie, die de oxydefilm los en poreus maken, en de intermitterende hoge en lage huidige omzettingsgelijkrichter van het de gelijkrichterwerk van de impulsmacht, dat voor de precipitatie van gas bevorderlijk is, gemakkelijk om een film, de verhogingen van de filmdikte te vormen, de oxydefilm het is dichter, en zijn hardheid, dikte en kleur zijn zeer beter. Momenteel, is de algemeen gebruikte oxydatievoeding een gelijkstroom-voeding, en zijn output heeft geen impuls, zodat is de geproduceerde output vrij los, en de dikte, hardheid, en de kleur van de oxydefilm kan niet het effect van de gelijkrichter van de impulsoxydatie bereiken;
Superieure prestaties van de harde gelijkrichter van de oxydeimpuls:
1-32 minuten kan de regelbare zachte starttijd, en als impulszachte start, vooral worden gebruikt geschikt voor hard oxydatieprocédé;
1-256 minuten is de lopende tijd regelbaar (onafhankelijk van zachte starttijd), automatische sluiting;
Veelvoudige het werk opties: zuivere impuls, impulssuperposition, gelijkstroom, enz.
Tijdens de verrichting, kan het alle werkende parameters bij om het even welke impulsfrequentie, plichtscyclus, op impuls-gebaseerde hoge & piekwaarde tonen, zodat u kunt volledig controleren welk werkstuk uiteindelijk is;
Onder exploitatievoorwaarden, kunnen de parameters vrij worden gewijzigd, op elk ogenblik worden opgeslagen worden aangepast en. Nadat de stroom wordt afgesloten, wordt de tijd bespaard 35 jaar. De opgeslagen parameters zullen automatisch in werking gesteld worden bij het volgende opstarten;
Volgens de het anodiseren kenmerken van aluminium en titanium, is de werkmethode huidig stabilisatie en voltage die het werk beperken om duurzame en efficiënte oxydatie te verzekeren. Met het uitgebreide machtsbad van elektrooplossingen, stijgt de dikte van de oxydefilm als de stijgingen van het outputvoltage aan veiligheid van de vastgestelde waardeboom, het voltage ophoudt toenemend, en crent geleidelijk aan dalingen, wat werkelijk het werkstuk tegen het smelten beschermt;
De perfecte maatregelen van de veiligheidswaarborg, met een verscheidenheid van intelligente foutenbescherming, over stroom, foutenfase, de fout van de faseopeenvolging, kortsluiting;
Het winden en busbar van de transformatorrol worden gemaakt van het koper van uitstekende kwaliteit (koperinhoud 99,99%), met goed geleidingsvermogen en hoge huidige efficiency;
De transformatorrol keurt dubbel vacuümimpregnatieproces goed, dat goede isolatie en corrosieweerstand heeft.
Specificatie
SPECIFICATIES VOOR GKD500-40CVC | |||
Input AC | 380V±10% | 3phase | 50/60Hz |
Output gelijkstroom | Volt | 0~70V regelbaar | |
Huidig | 0~1500A regelbaar | ||
Macht | 9.6KW | ||
Efficiency | >85% | ||
impuls | negatief voltage | 0~70v adjustabe | |
positief voltage | adjusatavble 0~70v | ||
negatieve stroom | adjusatble 0~1500a | ||
positieve stroom | adjusatable 0~1500a | ||
Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
||
Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
Netto gewicht | 90kg | Het werk wijze | Constant Voltage (cv) Constante Stroom (CC) |
Afmeting (mm) | 415*1060*2180mm | Koelmanier | Luchtkoeling |
De parameters van de impulsrectificatie:
Inputvoltage: four-wire 380V in drie stadia, 415V, 50-60HZ;
Outputstroom: 200-10000A facultatief;
Outputvoltage: 40V, 60V, 70V, 90V, 110V, facultatieve 120V;
Impulsfrequentie: 0,4 -25 Herz;
Plichtscyclus: 10% -90%;
Outputgolfvorm: impuls, impulssuperposition, gelijkstroom;
Lopende tijd: 1-256 regelbare minuten;
Het werk wijze: regelmatige stroom en drukgrens;
Het koelen: gedwongen - lucht;
Ladingsverrichting: verrichting van de 24 uren de volledige lading, zoals 1000 meters boven overzees - niveau om de gebruikscapaciteit te verminderen;
Werkomgevingstemperatuur 0 ℃ -40 ℃;
De relatieve vochtigheid is minder dan 90% (omgevingstemperatuur 20 ℃ ± 5 ℃).
Kabinet: gelijkrichters van de de luchtkoelings keurt de IGBT gegalvaniseerde deklaag van 48v 100A met tijdopnemer magnetische besnoeiingsverbindingen goed, verminderen wervelstroomverliezen, en kabinets als geheel nevel het schilderen |
Structuur: gelijkrichters van de de luchtkoelings isoleerden de IGBT gegalvaniseerde deklaag van 48v 100A met tijdopnemer met redelijk structuurontwerp, het omschakelaarsdeel en, rectificatiedeel, geschikt te demonteren en onderhoud |
Radiator: uitgebreide radiator de capaciteit 1,5 keer, zorgt beter het koelen effect ervoor |
de manier van de schakelaarcontrole: keur volledige brugfase goed die zachte schakelaar verplaatsen, reduct IGBT-verlies, sparen energie |
Hoofdtransformator: de gelijkrichter van de de Schakelaarwijze IGBT RT van 60v 125A voor electrochilorinationsysteem keurt amorfe kern, de efficiency van de verhogingstransformator goed, reduct de stijging van de transformatortemperatuur, sneed het gelijkrichtergewicht, verbetert de voedingstabiliteit, betrouwbaarheid |
Kern & Schottky-diode: uitgebreide kerncapaciteit 1,5 keer de schottky diode breidt zich 4 keer uit
|
Raad: alle controleraad deed anticorrosion behandeling met ingevoerde drie defensielak |
IGBT: IGBT-uitgebreide de capaciteit 3 keer, maakt de voeding betrouwbaarder |
