Elektrocoagulatievoeding
>
|
| Plaats van herkomst | China |
| Merknaam | xingtongli |
| Certificering | ISO CE |
| Modelnummer | GKD500-60CVC |

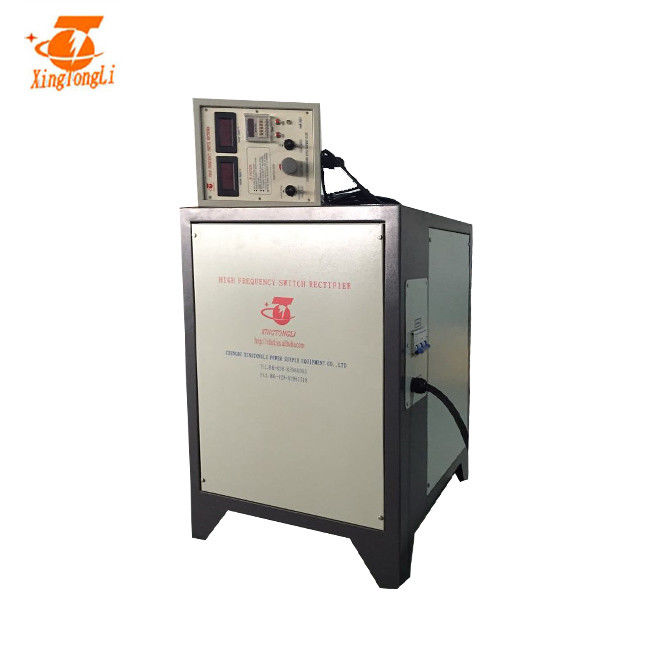

de ELEKTRODIALYSEvoeding van 500v 60a voor waterbehandeling met 4~20mA-interface
intruduction
Inleiding van elektrodialysevoeding
De elektrodialyse van de waterbehandeling wordt meer en meer populair. Volgens de recentste elektronische die onderzoeksresultaten, met geavanceerde controlemethodes worden gecombineerd, heeft ons bedrijf een specifieke elektrodialysevoeding ontworpen. Deze elektrodialysegelijkrichter gebruikt geavanceerde de modulatietechnologie van de impulsbreedte, en gebruikt IGBT-modules de van uitstekende kwaliteit en MOSFETs als apparaten van de machtsomschakeling.
Ons productieproces is zeer perfect. De elektrodialysegelijkrichter heeft de voordelen van kleine grootte, lichtgewicht, volledig operationele, stabiele en betrouwbare prestaties. Keur geavanceerd DSP-controlesysteem, met automatische zelf-huidige stabilisatie/van de zelf-voltagestabilisatie functie goed, verandert niet met voltage, hoge die betrouwbaarheid, ook met PLC interface en RS485-interfaceuitbreidingsfunctie wordt uitgerust, gemakkelijk om automatische controle te realiseren.
Specificatie
| SPECIFICATIES VOOR GKD500-40CVC | |||
| Input AC | 380V±10% | 3phase | 50/60Hz |
| Output gelijkstroom | Volt | 0~500V regelbaar | |
| Huidig | 0~40A regelbaar | ||
| Macht | 20KW | ||
| Efficiency | >85% | ||
| outputfrequentie | 40KHz vast | ||
| Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
||
| Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
| Netto gewicht | 90kg | Het werk wijze | Constant Voltage (cv) Constante Stroom (CC) |
| Afmeting (mm) | 715*485*860mm | Koelmanier | Luchtkoeling |
Het werk principe van elektrodialysevoeding:
De elektrodialysevoeding is hoofdzakelijk samengesteld uit een kring van de gelijkrichterfilter, een kring van de volledig-brugomzetting, een transformator met hoge frekwentie, een gelijkrichter met hoge frekwentie, een filterkring, een hulpvoedingkring, en een hoofdkring van de controleeenheid. De belangrijkste kring van de controleeenheid is hoofdzakelijk samengesteld uit een de beschermingskring van de fasemislukking, een kring van de temperatuurbescherming, een kring van de overbelastingsbescherming, een kring van de kortsluitingbescherming en een PWM-kring met pi-aanpassing.
Nadat het netvoltage in drie stadia door de elektrodialysevoeding wordt geschakeld, en dan gerectificeerd en gefiltreerd, wordt een gestabiliseerde voeding van 520VDC gelijkstroom en verkregen geleverd aan de omschakelaarskring. De omschakelaarskring is hoofdzakelijk samengesteld uit een high-power field-effect MOSFET module (of IGBT-module) om een kring van de volledig-brugomzetting te vormen. Wanneer de PWM-signalen van de outputcontrole respectievelijk de machtsmodules door isolatie drijven, worden de twee reeksen diagonale buizen afwisselend aangezet. Onder het voltage met hoge frekwentie met hoge frekwentie van de transformator primaire impuls, wordt het secundaire voltage geleverd door de transformator-gelijkrichter met hoge frekwentie aan de lading.
hoge verwerkingssnelheid etc.
|
Kabinet: gelijkrichters van de de luchtkoelings keurt de IGBT gegalvaniseerde deklaag van 48v 100A met tijdopnemer magnetische besnoeiingsverbindingen goed, verminderen wervelstroomverliezen, en kabinets als geheel nevel het schilderen |
Structuur: gelijkrichters van de de luchtkoelings isoleerden de IGBT gegalvaniseerde deklaag van 48v 100A met tijdopnemer met redelijk structuurontwerp, het omschakelaarsdeel en, rectificatiedeel, geschikt te demonteren en onderhoud |
|
Radiator: uitgebreide radiator de capaciteit 1,5 keer, zorgt beter het koelen effect ervoor |
de manier van de schakelaarcontrole: keur volledige brugfase goed die zachte schakelaar verplaatst, reduct IGBT-verlies, sparen energie |
|
Hoofdtransformator: de gelijkrichter van de de Schakelaarwijze IGBT RT van 60v 125A voor electrochilorinationsysteem keurt amorfe kern, de efficiency van de verhogingstransformator goed, reduct de stijging van de transformatortemperatuur, sneed het gelijkrichtergewicht, verbetert de voedingstabiliteit, betrouwbaarheid |
Kern & Schottky-diode: uitgebreide kerncapaciteit 1,5 keer de schottky diode breidt zich 4 keer uit
|
|
Raad: alle controleraad deed anticorrosion behandeling met ingevoerde drie defensielak |
IGBT: IGBT-uitgebreide de capaciteit 3 keer, maakt de voeding betrouwbaarder |
Hoe te om gelijkrichter te installeren
Dit is installatiemanier voor afstandsbedieninggelijkrichter. Niet alleen deze manier.
1. Om koperbar aan bad/tank te verbinden
2. Voeding/gelijkrichter wordt verzekeren aan de grond gezet
3. Om te verzekeren is er genoeg water voor waterkoelingstype voeding/gelijkrichter
4. Wij raad dat alle gelijkrichters zouden moeten worden geïsoleerd om van zijn leven te stijgen.
Andere voordelen
1. Kabinet
a: De goedkeuring van volledig het gedigitaliseerde machinaal bewerken
B: Goedkeurend koudgewalste productie van ijzerstaalplaat, na phosphorization, krijgt het zinkplateren, plastic nevel, de gelijkrichter betere structurele sterkte en anticorrosief.
c: Het redelijke structuurontwerp, geïsoleerd omschakelaarsontwerp, rectificatiedeel is geschikt om wegens zijn het keurige assembleren te demonteren en te herstellen.
D: De radiator wordt beter het koelen effect wegens zijn 1,5 keer capaciteit.
2 elektrisch controlesysteem
a: De gelijkrichter keurt volledige brug fase-verplaatste zachte schakelaarcontrole goed, die het laagste machtsverlies van IGBT verzekert. De capaciteit van IGBT wordt 3 keer groter.
B: De belangrijkste transformator. Het keurt amorfe kern goed om transformatorefficiency en koele transformator te verhogen, en niet alleen kan gelijkrichtergewicht verlichten, maar ook kan gelijkrichterstabiliteit en betrouwbaarheid versterken. In zijn elementair stadium, keurt het reeks blokkerende condensator goed.
c: De magnetische kring van de afwijkings automatische correctie wordt goedgekeurd en de totale macht van magnetische kern wordt vergroot 1,5 keer.
3 Schottky-Barrièrediode
a: Het is uitgebreid 4 keer.
4 alle controlerende raad krijgt antiseptische behandeling met ingevoerde lak.
