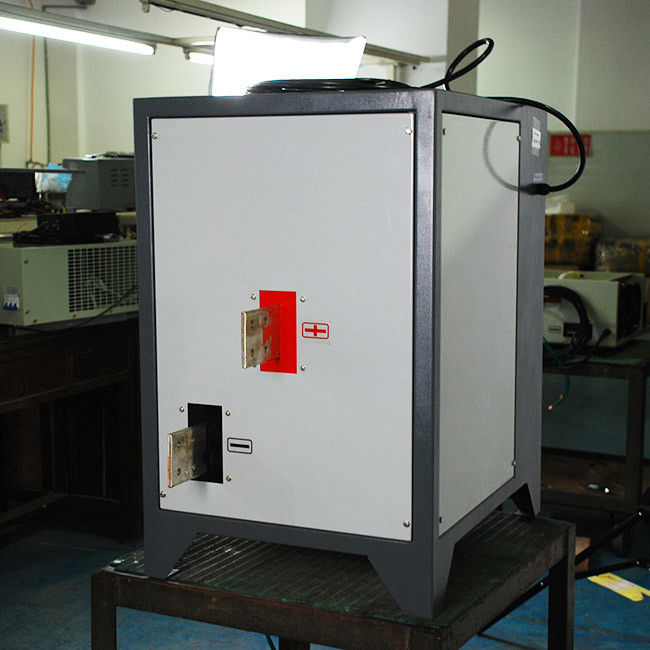

PLC van 12V 2000A de gelijkrichter van het de hoge frequentieverkoperen van controlepcb
PLC van 12V 2000A werd de gelijkrichter van het de hoge frequentieverkoperen van controlepcb gebruikt om nikkel en geestelijke andere te galvaniseren. Besparingsenergie, lichtgewicht en kleine grootte. Wij re-desgined 2000A-gelijkrichter. Het zou kleiner en lichter kunnen zijn. Het gewicht is lichter dan vóór 10kg.
De gelijkrichter keurt volledige brug fase-verplaatste zachte schakelaarcontrole goed, die het laagste machtsverlies van IGBT verzekeren. De capaciteit van IGBT wordt 3 keer groter.
Één of ander getoond binnenste gedeelte volgde, enkel diffierent kleur.
Sommige pics werden gevolgd
Toepassing
De verschillende volt en de stroom hebben verschillende toepassingen
Specificatie
SPECIFICATIES VOOR GKD (M) (H) 12-2000CVC | |||
Input AC | 380V±10% | 3phase | 50/60Hz |
Output gelijkstroom | Volt | 0~12V regelbaar | |
Huidig | 0~2000A regelbaar | ||
Macht | 24KW | ||
Efficiency | >85% | ||
Omschakelingsfrequentie | 20KHz | ||
Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
||
Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
Netto gewicht | 80kg | Het werk wijze | Constant Voltage (cv) Constante Stroom (CC) |
Afmeting (mm) | 480*600*740mm | Koelmanier | Luchtkoeling |
Andere voordelen
1. Kabinet
a: De goedkeuring van volledig het gedigitaliseerde machinaal bewerken
B: Goedkeurend koudgewalste productie van ijzerstaalplaat, na phosphorization, krijgt het zinkplateren, plastic nevel, de gelijkrichter betere structurele sterkte en anticorrosief.
c: Het redelijke structuurontwerp, geïsoleerd omschakelaarsontwerp, rectificatiedeel is geschikt om wegens zijn het keurige assembleren te demonteren en te herstellen.
D: De radiator wordt beter het koelen effect wegens zijn 1,5 keer capaciteit.
2 elektrisch controlesysteem
a: De gelijkrichter keurt volledige brug fase-verplaatste zachte schakelaarcontrole goed, die het laagste machtsverlies van IGBT verzekeren. De capaciteit van IGBT wordt 3 keer groter.
B: De belangrijkste transformator. Het keurt amorfe kern goed om transformatorefficiency en koele transformator te verhogen, en niet alleen kan gelijkrichtergewicht verlichten, maar ook kan gelijkrichterstabiliteit en betrouwbaarheid versterken. In zijn elementair stadium, keurt het reeks blokkerende condensator goed.
c: De magnetische kring van de afwijkings automatische correctie wordt goedgekeurd en de totale macht van magnetische kern wordt vergroot 1,5 keer.
3 Schottky-Barrièrediode
a: Het is uitgebreid 4 keer.
4 alle controlerende raad krijgt antiseptische behandeling met ingevoerde lak.
Hoe te om gelijkrichter te installeren
Dit is installatiemanier voor afstandsbedieninggelijkrichter. Niet alleen deze manier.
1. Om koperbar aan bad/tank te verbinden
2. Voeding/gelijkrichter wordt verzekeren aan de grond gezet
3. Om te verzekeren is er genoeg water voor waterkoelingstype voeding/gelijkrichter
4. Wij raad dat alle gelijkrichters zouden moeten worden geïsoleerd om van zijn leven te stijgen.
