De Voeding van de hoge Frequentieomschakeling
>
|
|
| Plaats van herkomst | China |
| Merknaam | Xingtongli |
| Certificering | CE RoHS |
| Modelnummer | GKD (M) (H) 6-600CVC |
van de de hoge frequentieschakelaar van 6V 600A van het de wijzeplateren de gelijkrichtervoeding
van de de hoge frequentieschakelaar van 6V 600A van het de wijzeplateren wordt de de gelijkrichtervoeding gebruikt om te galvaniseren. Maar niet alleen voor chroom het galvaniseren, maar andere vele toepassingen. Zoals zink, nikkel, koper etc.

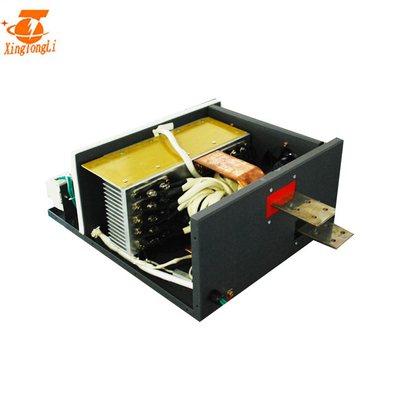

Één of ander getoond binnenste gedeelte volgde, enkel diffierent kleur.

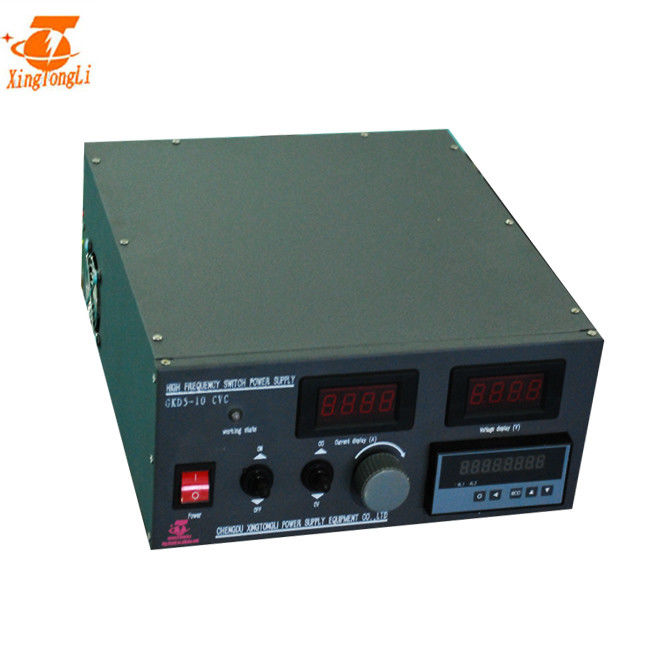

Sommige pics werden gevolgd
Toepassing
De verschillende volt en de stroom hebben verschillende toepassingen
Specificatie
| SPECIFICATIES VOOR GKD (M) (H) 6-600CVC | |||
| Input AC | 380V±10% | 3phase | 50/60Hz |
| Output gelijkstroom | Volt | 0~6V Regelbaar | |
| Huidig | 0~600A Regelbaar | ||
| Macht | 3.6KW | ||
| Efficiency | >85% | ||
| Omschakelingsfrequentie | 20KHz | ||
| Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming | ||
| Arbeidsvoorwaarde (Temperatuur) | -10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
| Netto gewicht | 30kg | Het werk wijze | Constant Voltage (cv) Constant Current (CC) |
| Afmeting (mm) | 525*410*240mm | Koelmanier | Luchtkoeling |
1. 0~10V, 4~20mA, PLC, Tijdopnemer, ampère-Notulen/uur tegen, kan HMI worden verstrekt
2. Controlewijze: Lokale controle of Afstandsbediening (de lengte van kabel wordt bepaald door klanten)
3. Japan IGBT (de standaardkeus) wordt of Duitsland IGBT goedgekeurd
4. Na gegalvaniseerd phosphated, en het plastiek bespoten, de chassis heeft de uitstekende functie van de corrosieweerstand
5. Gemakkelijk te werken en repaire
Foto's:
1. Kabinet
a: De goedkeuring van volledig het gedigitaliseerde machinaal bewerken
B: Goedkeurend koudgewalste productie van ijzerstaalplaat, na phosphorization, krijgt het zinkplateren, plastic nevel, de gelijkrichter betere structurele sterkte en anticorrosief.
c: Het redelijke structuurontwerp, geïsoleerd omschakelaarsontwerp, rectificatiedeel is geschikt om wegens zijn het keurige assembleren te demonteren en te herstellen.
D: De radiator wordt beter het koelen effect wegens zijn 1,5 keer capaciteit.
2 elektrisch controlesysteem
a: De gelijkrichter keurt volledige brug fase-verplaatste zachte schakelaarcontrole goed, die het laagste machtsverlies van IGBT verzekeren. De capaciteit van IGBT wordt 3 keer groter.
B: De belangrijkste transformator. Het keurt amorfe kern goed om transformatorefficiency en koele transformator te verhogen, en niet alleen kan gelijkrichtergewicht verlichten, maar ook kan gelijkrichterstabiliteit en betrouwbaarheid versterken. In zijn elementair stadium, keurt het reeks blokkerende condensator goed.
c: De magnetische kring van de afwijkings automatische correctie wordt goedgekeurd en de totale macht van magnetische kern wordt vergroot 1,5 keer.
3 Schottky-Barrièrediode
a: Het is uitgebreid 4 keer.
4 alle controlerende raad krijgt antiseptische behandeling met ingevoerde lak.
Hoe te om gelijkrichter te installeren
Dit is installatiemanier voor afstandsbedieninggelijkrichter. Niet alleen deze manier.
1. Om koperbar aan bad/tank te verbinden
2. Voeding/gelijkrichter wordt verzekeren aan de grond gezet
3. Om te verzekeren is er genoeg water voor waterkoelingstype voeding/gelijkrichter
4. Wij raad dat alle gelijkrichters zouden moeten worden geïsoleerd om van zijn leven te stijgen.
