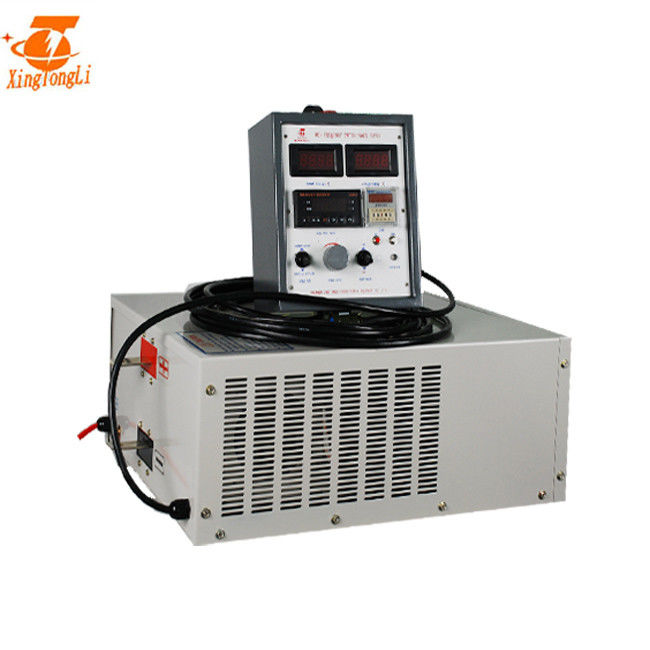

Gelijkrichter van schakelaar de modelpcb met tijdopnemer en ampère-uurmeter
Het plateren op een PCB verwijst naar het elektrochemische proces waardoor een metaal op de oppervlakte van de kringsraad, en binnen de geplateerde door-gaten wordt gedeponeerd. Het gemeenschappelijkste geplateerde metaal in PCB-vervaardiging is koper. Over het algemeen, is een PCB een dunne die raad van glasvezel, samengesteld epoxy, of ander gelamineerd materiaal wordt gemaakt. De geleidende wegen worden geëtst of op raad „gedrukt“, die verschillende componenten op PCB, zoals transistors, weerstanden, en geïntegreerde schakelingen aansluiten.
Rug
Toepassing
De verschillende volt en de stroom hebben verschillende toepassingen
Specificatie
SPECIFICATIES VOOR GKD (M) (H) 12-100CVC | |||
Input AC | 380V±10% | 3phase | 50/60Hz |
Output gelijkstroom | Volt | 0~12V Regelbaar | |
Huidig | 0~250A Regelbaar | ||
Macht | 3KW | ||
Efficiency | >85% | ||
Rimpeling | <5> | ||
Omschakelingsfrequentie | 20KHz | ||
Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
||
Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
Netto gewicht | 25kg | Het werk wijze | Constant Voltage (cv) Constant Current (CC) |
Afmeting (mm) | 520*395*165mm | Koelmanier | Luchtkoeling |
1. 0~10V, 4~20mA, PLC, Tijdopnemer, ampère-Notulen/uur tegen, kan HMI worden verstrekt
2. Controlewijze: Lokale controle of Afstandsbediening (de lengte van kabel wordt bepaald door klanten)
3. Japan IGBT (de standaardkeus) wordt of Duitsland IGBT goedgekeurd
4. Na gegalvaniseerd phosphated, en het plastiek bespoten, de chassis heeft de uitstekende functie van de corrosieweerstand
5. Gemakkelijk te werken en repaire
A, Electroless verkoperenproces:
1. Het belangrijkste doel van de voorbehandelingsstap:
. Verzeker de ononderbroken integriteit van electroless verkoperen;
2. Verzeker de kracht plakkend van chemische koper en van het substraatkoper folie;
3. Verzeker de kracht plakkend tussen chemisch koper en binnenkoperfolie;
4. Verzeker de kracht plakkend tussen de chemisch gedeponeerde koperlaag en het niet geleidende substraat.
(Bovengenoemd is een korte beschrijving van electroless verkoperenvoorbehandeling.)
B, de typische voorbehandelingsprocedures voor electroless verkoperen is als volgt:
Het ontvetten:
i. doel om te ontvetten:
①Verwijder vet uit koperfolie en gaten;
②Verwijder het vuil van koperfolie en gaten;
③Het helpt om de verontreiniging op de oppervlakte van koperfolie te verwijderen en is voordelig aan de verdere thermische behandeling;
④Gemakkelijk die de harsvlekken te behandelen door te boren worden geproduceerd;
⑤Verwijder de braam uit het tekortgat; ,
C, Sommige zeer belangrijke elementen in het het ontvetten proces:
①Hoe te om het aangewezen ontvettertype te kiezen;
②Het werk temperatuur van olievlekkenmiddel;
③Ontvetterconcentratie;
④Impregnatietijd van het ontvetten van agent;
⑤Het mechanische bewegen in de schuimspaan;
⑥Schoonmakende punten met verminderd het ontvetten effect;
⑦Het schoonmaken effect na het ontvetten.
(In de bovengenoemde reinigingen, is de temperatuur een zeer belangrijke factor. Vele ontvettende agenten hebben een minimumtemperatuurgrens.)
D, Sommige factoren kan was beïnvloeden:
①De wastemperatuur zou boven 60F moeten zijn;
②Lucht het bewegen;
③Het het bespuiten effect is beter;
④Er is genoeg zoet water om het gehele wasprocédé op tijd te vervangen
Hoe te om gelijkrichter te installeren
Dit is installatiemanier voor afstandsbedieninggelijkrichter. Niet alleen deze manier.
1. Om koperbar aan bad/tank te verbinden
2. Voeding/gelijkrichter wordt verzekeren aan de grond gezet
3. Om te verzekeren is er genoeg water voor waterkoelingstype voeding/gelijkrichter
4. Wij raad dat alle gelijkrichters zouden moeten worden geïsoleerd om van zijn leven te stijgen.
