Elektrolysevoeding
>
|
| Plaats van herkomst | CHINA |
| Merknaam | Xingtongli |
| Certificering | CE RoHS |
| Modelnummer | GKD12-10000CVC |

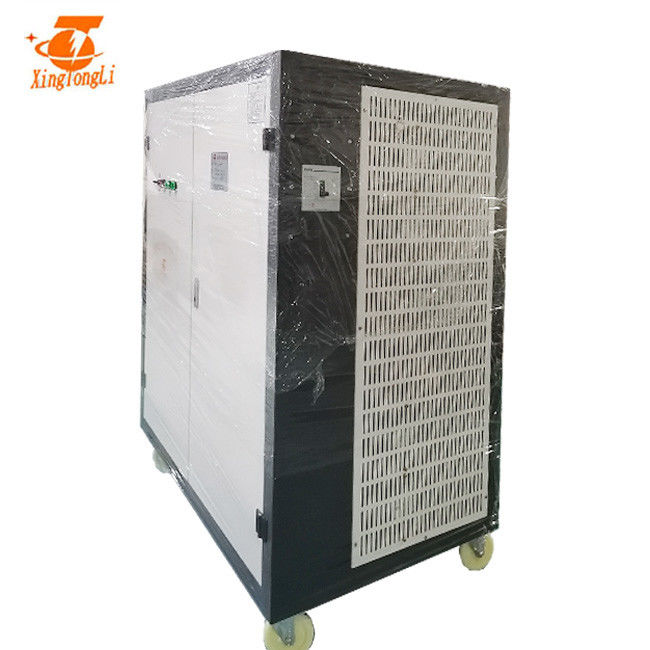

de gelijkrichter van de de schakelaarwijze van 12V 10000A HF voor koperelektrolyse met waterkoeling
Omschakelingsvoeding het werk principe:
Het principe van van de de omschakelingsvoeding van de voltageregelgever de controleregelgever:
De schakelaarknop schakelt herhaaldelijk op een bepaald tijdinterval over. Wanneer de schakelaar wordt aangezet, wordt de inputmacht geleverd aan de lading door de schakelaarknop en de filterkring. Tijdens de volledige schakelaar wordt aangezet, verstrekt de voeding energie aan de lading;
Wanneer de schakelaar open is, wordt de inputmacht onderbroken om energie te verstrekken. Men kan zien dat de inputvoeding voor de lading intermitterend is. Opdat de lading ononderbroken energiemacht verkrijgt, moet de omschakelingsvoeding een energieopslagapparaat hebben. Wanneer de schakelaar wordt aangezet, wordt een deel van de energie opgeslagen in de schakelaar. De opgeslagen energie zal aan de lading worden vrijgegeven. De inductor wordt gebruikt voor energieopslag. Wanneer de schakelaar wordt uitgezet, wordt de energie in de inductor van de energieopslag vrijgegeven aan de lading door de diode om ervoor te zorgen dat de lading ononderbroken en stabiele energie verkrijgt. Omdat de diode de lading toestaat om ononderbroken stroom te verkrijgen, wordt het genoemd een ononderbroken huidige diode. Zo de werken van de omschakelingsvoeding.
Toepassing
De verschillende volt en de stroom hebben verschillende toepassingen
Specificatie
|
SPECIFICATIES VOOR GKD12-100 00CVC |
|||
| Input AC | 380V±10% | 3phase | 50/60Hz |
| Output gelijkstroom | Volt | 0~12V Regelbaar | |
| Huidig | 0~10000A Regelbaar | ||
| Macht | 120KW | ||
| Efficiency | >85% | ||
| Omschakelingsfrequentie | 20KHz | ||
| Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
||
| Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
| Netto gewicht | 80kg | Het werk wijze | Constant Voltage (cv) Constant Current (CC) |
| Afmeting (mm) | 480*600*740mm | Koelmanier | Luchtkoeling |
EAB in het gemiddelde voltage tussen ab kan worden uitgedrukt zoals:
EAB=TON/T*E
TON waarin als elke tijd van schakelaarinschakelen, T de het uitschakelen werkende cyclus is (d.w.z., schakelaar op tijd TON en de vrijetijdswaarde van TOFF samen).
Door de vergelijking, verander de verhouding op tijd van schakelaar en de werkende cyclus, het gemiddelde voltage tussen ook veranderd ab, daarom, aangezien de lading en inputveranderingen van het leveringsvoltage automatisch de verhouding van TON aanpassen en T het outputvoltage V0 zal veroorzaken blijft onveranderd. Veranderend de op tijd het werk aandelen van de cycluston en dat die de cyclus die van de impulsplicht meanschanging, wordt deze methode geroepen als „tijdverhouding controle“ (Tijdverhouding Controle, als TRC wordt afgekort).
1. 0~10V, 4~20mA, PLC, Tijdopnemer, ampère-Notulen/uur tegen, kan HMI worden verstrekt
2. Controlewijze: Lokale controle of Afstandsbediening (de lengte van kabel wordt bepaald door klanten)
3. Japan IGBT (de standaardkeus) wordt of Duitsland IGBT goedgekeurd
4. Na gegalvaniseerd phosphated, en het plastiek bespoten, de chassis heeft de uitstekende functie van de corrosieweerstand
5. Gemakkelijk te werken en repaire
Andere voordelen
1. Kabinet
a: De goedkeuring van volledig het gedigitaliseerde machinaal bewerken
B: Goedkeurend koudgewalste productie van ijzerstaalplaat, na phosphorization, krijgt het zinkplateren, plastic nevel, de gelijkrichter betere structurele sterkte en anticorrosief.
c: Het redelijke structuurontwerp, geïsoleerd omschakelaarsontwerp, rectificatiedeel is geschikt om wegens zijn het keurige assembleren te demonteren en te herstellen.
D: De radiator wordt beter het koelen effect wegens zijn 1,5 keer capaciteit.
2 elektrisch controlesysteem
a: De gelijkrichter keurt volledige brug fase-verplaatste zachte schakelaarcontrole goed, die het laagste machtsverlies van IGBT verzekeren. De capaciteit van IGBT wordt 3 keer groter.
B: De belangrijkste transformator. Het keurt amorfe kern goed om transformatorefficiency en koele transformator te verhogen, en niet alleen kan gelijkrichtergewicht verlichten, maar ook kan gelijkrichterstabiliteit en betrouwbaarheid versterken. In zijn elementair stadium, keurt het reeks blokkerende condensator goed.
c: De magnetische kring van de afwijkings automatische correctie wordt goedgekeurd en de totale macht van magnetische kern wordt vergroot 1,5 keer.
3 Schottky-Barrièrediode
a: Het is uitgebreid 4 keer.
4 alle controlerende raad krijgt antiseptische behandeling met ingevoerde lak.
Hoe te om gelijkrichter te installeren
Dit is installatiemanier voor afstandsbedieninggelijkrichter. Niet alleen deze manier.
1. Om koperbar aan bad/tank te verbinden
2. Voeding/gelijkrichter wordt verzekeren aan de grond gezet
3. Om te verzekeren is er genoeg water voor waterkoelingstype voeding/gelijkrichter
4. Wij raad dat alle gelijkrichters zouden moeten worden geïsoleerd om van zijn leven te stijgen.
