PCB-Gelijkrichter
>
|
|
| Plaats van herkomst | China |
| Merknaam | xingtongli |
| Certificering | ISO CE |
| Modelnummer | GKD12-200CVC |
kleine draagbare het platerengelijkrichter 200A 12V van IGBT gelijkstroom
Specificatie
| SPECIFICATIES VOOR GKD12-200CVC | |||
| Input AC | 220V±10% | 1phase | 50/60Hz |
| Output gelijkstroom | Volt | 0~12V regelbaar | |
| Huidig | 0~200A regelbaar | ||
| Macht | 2.4KW | ||
| Efficiency | >85% | ||
| outputfrequentie | 40KHz vast | ||
| Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
||
| Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
| Netto gewicht | 15kg | Het werk wijze | Constant Voltage (cv) Constant Current (CC) |
| Afmeting (mm) |
49*39*19cm |
Koelmanier | luchtkoeling |

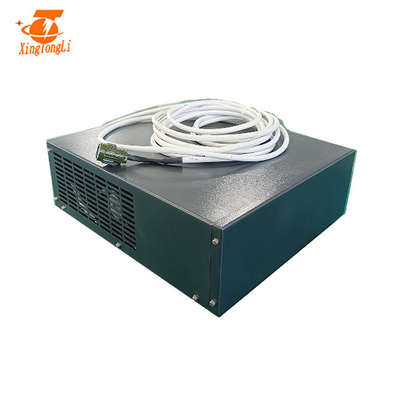

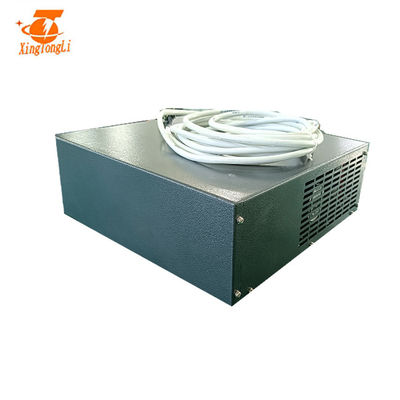

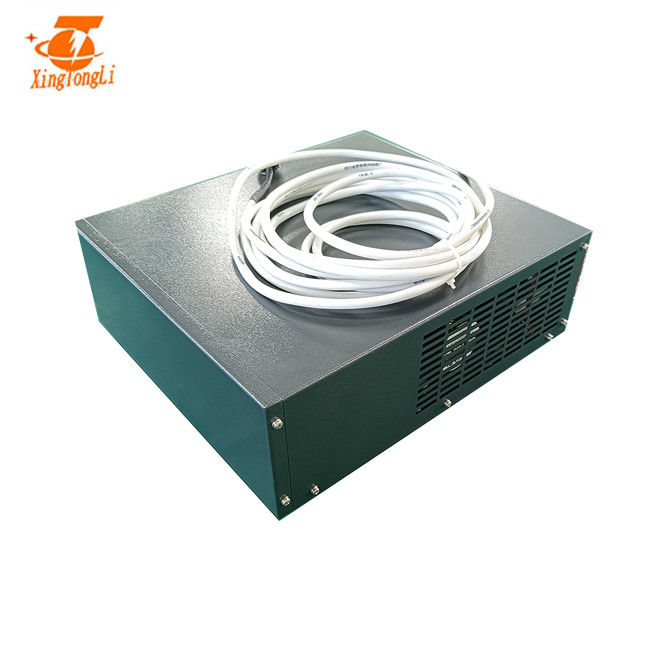

Het Beeld van de het platerengelijkstroom gelijkrichter 12v 100a van PCB IGBT:
Hoe te om PCB-de gelijkrichter van het plaatplateren te kiezen?
Om PCB te selecteren heeft de gelijkrichter van het plaatplateren drie vereisten:
1, ontmoet de specificaties door het plateren proces, met inbegrip van gelijkstroom-voedingmacht, golfvormindex, regelbare stroom en voltagewaaier worden vereist, enz. die
2, PCB-de voeding van de de voeding zelf betrouwbaarheid van het plaatplateren, die hoofdzakelijk naar redelijke structuur, veiligheid en lijneigenschappen, het koelen methodes verwijst;
3, gelijkstroom-de prestaties van voedingkosten.
Het bepalende platerentype en en welk soort gelijkstroom-voeding de platerentanks zullen gebruiken is de implementatie en het eerste belangrijke werk in het galvaniseren productie. Er zijn 2 methodes om geschikte gelijkstroom-voeding in de daadwerkelijke platerenproductie te bepalen:
: volgens plateren vloeibare oplossing om volume huidige dichtheid te bepalen;
Twee: berekend volgens het platerengebied om plateren huidige dichtheid per eenheid te krijgen.
De zogenaamde volume huidige dichtheid, het is gebaseerd per liter platerenoplossing toegestaan om maximumstroom over te gaan om de volledige huidige intensiteit van de platerentank aan te passen, om de maximumvoedingoutput en de conventionele output te bepalen.
de kleine draagbare voordelen van de het platerengelijkrichter 200A 12V van IGBT gelijkstroom
keurt amorfe kern, de efficiency van de verhogingstransformator goed, reduct de stijging van de transformatortemperatuur, snijden het gelijkrichtergewicht, verbeteren de voedingstabiliteit, betrouwbaarheid
Kern & Schottky-diode:
uitgebreide kerncapaciteit 1,5 keer
de schottky diode breidt zich 4 keer uit
Raad:
alle controleraad deed anticorrosion behandeling met ingevoerde drie defensielak
IGBT:
IGBT-uitgebreide de capaciteit 3 keer, maakt de voeding betrouwbaarder
| 1, Plaatsend gelijkrichter en houdt de lichaamsstabiliteit; verzeker goede ventilatie. |
| 2, Controlerend het anodiseren gelijkrichter behandelen uit als het losmaken. |
| 3, Verbindende shell aan grond om statische elektriciteit te verhinderen. |
| 4, Conecting de AC inputdraad |
| 5, Verbindend de gelijkstroom-bars van het outputkoper |
| 6, Aansluitend de doos van de gelijkrichterafstandsbediening, als de lokale controle, deze stap overslaat |
| 7, de schakelaar van de Inschakelenlucht, dan de ventilator beginnen te roteren en het licht van de machtsindicator. |
| 8, knoop de Met de wijzers van de klok mee van de omwentelingsaanpassing, de verhogingen van de voltmetergraad, het werken wijzen op lichte verlichting. |
| 9, passen knop aan maximum aan, dan zou de voltmeter op de nominale spanning moeten wijzen, wijst de huidige meter dienovereenkomstig op het ladingsvolume. |
| 10, maken de luchtschakelaar, draai van de gelijkrichter los |
opbrengsproces:
