de galvaniserende transformator-gelijkrichter van 30V 300A IGBT
De het galvaniseren gelijkrichter is een belangrijk stuk van het het galvaniseren proces. Sommige galvaniserende vormen vereisen elektrische stroom
Gebruikt om deklaagmaterialen op metaaldelen te deponeren. Dompel deze geleidende delen in een galvaniserend bad of bad onder, en
Dan, zal de gelijkrichter tussen de elektrode en het deel gelijkstroom toepassen. toepassing
De gelijkstroom leidt tot een aantrekkingskracht tussen de elektrische gebied-gedreven deklaag en het geleidende metaaldeel. Dit
De aantrekkingskracht veroorzaakt de deklaag om op het deel te deponeren. De deklaagvereisten moeten worden gecontroleerd en worden gefiltreerd
Zowel zijn het rimpelingsvoltage als gelijkstroom-het voltage beschikbaar om uitstekende kwaliteit te bereiken eindigen.
het galvaniseren van 30V 300A IGBT transformator-gelijkrichterspecificatie
SPECIFICATIES VOOR GKD30-300CVC |
Input AC |
380V±10% |
fase 3 |
50/60Hz |
Output gelijkstroom |
Volt |
0~30V regelbaar |
Huidig |
0~300A regelbaar |
Macht |
9KW |
Efficiency |
>85% |
outputfrequentie |
40KHz vast |
outputrimpeling |
3% piekwaarde |
Bescherming |
Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ |
Controlewijze |
Comité controle Afstandsbediening |
Netto gewicht |
25kg |
Het werk wijze |
Constant Voltage (cv) Constant Current (CC) |
Afmeting (mm) |
580*420*220mm |
Koelmanier |
lucht
het koelen
|
het galvaniseren van 30V 300A IGBT het principe van het transformator-gelijkrichterwerk
De gelijkrichter is de oorzaak van het omzetten van wisselstroom (AC) in gelijkstroom (gelijkstroom). Het elektromateriaal bestaat uit
Één of meerdere dioden verantwoordelijk voor AC aan gelijkstroom-omzetting. Dit deel van de gelijkrichter wordt genoemd een diode
Een controleklep die stroom om in slechts één richting toestaat te stromen. Wanneer de stroom om in die richting begint te stromen,
Dit proces wordt genoemd rectificatie. Sommige belangrijke stukken van de gelijkrichter u moeten begrijpen:
De gelijkrichtertransformator is de oorzaak van het verminderen van het voltage. Het heeft zowel primaire als secundaire magnetische velden
De kern van een draadwond. Ken het tarief waaraan de transformator voltage vermindert
Door het, zal het het aantal draadinschakelen de primaire kern aan het aantal de wond van busdraaien zijn
De secundaire kern van de gelijkrichter. U kunt het mathematisch beschrijven zoals: primair = 400 secundaire draaien, = 10 draaien,
Zo wordt de verhouding 40:1. Dit betekent dat als de primaire input 480v is, de secundaire output 12V is
(480/40) nochtans, gebruiken de meeste het galvaniseren processen 6-18v, zodat kunt u een gelijkrichter gemakkelijk worden die een gelijkrichter kan direct produceren.
De stroom is 50-10000 ampères of hoger.

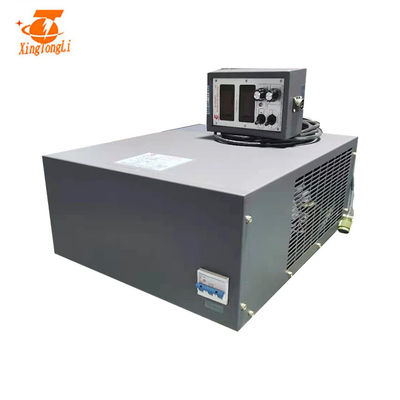

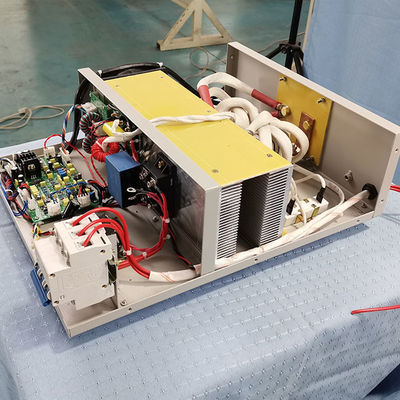

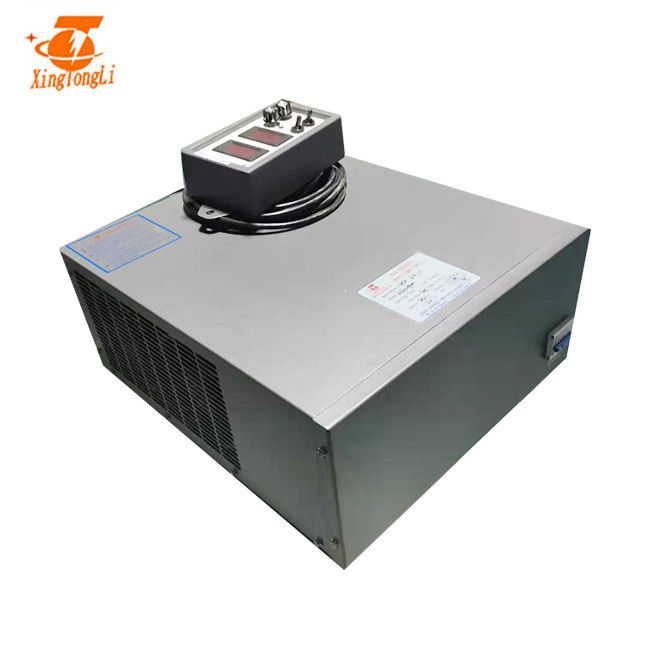

beeld van het de transformator-gelijkrichterproduct van 30V 300A IGBT het galvaniserende:
Installatie
Gelijkrichterlay-out
De correcte plaats voor het plaatsen van de gelijkrichter zou zo dicht mogelijk moeten zijn aan de platerentank. Als de gelijkrichter weg is
De galvaniserende tank zal de bus om veroorzaken langer te lopen, veroorzakend huidig verlies en onderhoud. handhaaf
De gelijkrichter is dicht aan de brandstoftank omdat de componenten van de gelijkrichter moeten worden gekoeld. Als zij om in de lucht worden toegestaan te koelen,
Het zal sneller corrosieve substanties absorberen en zal het leven van de gelijkrichter verkorten.
De beste en gemakkelijkste manier om het probleem van gelijkrichterplaatsing op te lossen is het op een muur dicht bij het te plaatsen zodat het dichter is
Ga naar de platerentank. U kunt de gelijkrichtercontrole naast uw galvaniserende post nog houden. Maar als u niet kunt
Anderzijds, kunnen de luchtdichte of met water gekoelde eenheden direct of door hitteuitwisseling worden gebruikt. Bovendien kunt u moeten gebruiken
Als de omringende luchttemperatuur hoger is dan de vereiste temperatuur, gebruikswater om de gelijkrichter te koelen.
opbrengsproces:
Van bij het begin van de grondstof aan de selectie, aan de assemblage, en definitief het opdragen. Wij zullen de normen strikt afdwingen. Vóór pakket, voeding van de de outputomschakeling van 24V 125A gelijkstroom de enige met Cecontrole opnieuw zal zijn om ervoor te zorgen dat het normaal werkt.
