De Voeding van de hoge Frequentieomschakeling
>
|
| Plaats van herkomst | CHINA |
| Merknaam | Xingtongli |
| Certificering | CE RoHS |
| Modelnummer | GKD12-300CVC |

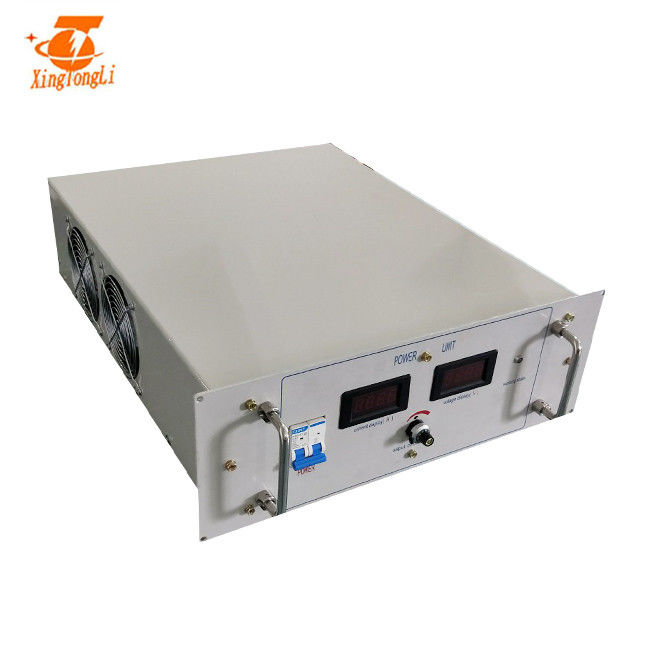

van de de hoge frequentieomschakeling gelijkstroom IGBT van 12volt 300Amp de voedinggelijkrichter
De voedingeenheid (ook als schakelaargelijkrichter SMR wordt bekend) werkt bij hoge frequentie door MOSFET of IGBT die. De omschakelingsfrequentie wordt over het algemeen gecontroleerd binnen de waaier van kHz 50-100, met rimpelingscoëfficiënt ≤ 1%, om hoog rendement en miniaturisatie te bereiken.
Omschakelingsvoeding het werk principe:
Het principe van van de de omschakelingsvoeding van de voltageregelgever de controleregelgever:
De schakelaarknop schakelt herhaaldelijk op een bepaald tijdinterval over. Wanneer de schakelaar wordt aangezet, wordt de inputmacht geleverd aan de lading door de schakelaarknop en de filterkring. Tijdens de volledige schakelaar wordt aangezet, verstrekt de voeding energie aan de lading;
Wanneer de schakelaar open is, wordt de inputmacht onderbroken om energie te verstrekken. Men kan zien dat de inputvoeding die energie aan de lading verstrekt intermitterend is. Opdat de lading ononderbroken energiemacht verkrijgt, moet de omschakelingsvoeding een energieopslagapparaat hebben. Wanneer de schakelaar wordt aangezet, wordt een deel van de energie opgeslagen in de schakelaar. Wanneer het wordt uitgezet, zal de opgeslagen energie aan de lading worden vrijgegeven. De inductor wordt gebruikt voor energieopslag. Wanneer de schakelaar wordt uitgezet, wordt de energie in de inductor van de energieopslag vrijgegeven aan de lading door de diode om ervoor te zorgen dat de lading ononderbroken en stabiele energie verkrijgt. Omdat de diode de lading toestaat om ononderbroken stroom te verkrijgen, wordt het genoemd een ononderbroken huidige diode. Zo de werken van de omschakelingsvoeding.
Specificatie
| SPECIFICATIES VOOR GKD36-1000CVC | |||
| Input AC | 380V±10% | 3phase | 50/60Hz |
| Output gelijkstroom | Volt | 0~12V regelbaar | |
| Huidig | 0~300A regelbaar | ||
| Macht | 20KW | ||
| Efficiency | >85% | ||
| Omschakelingsfrequentie | 20KHz | ||
| Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
||
| Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
| Netto gewicht | 25kg | Het werk wijze | Constant Voltage (cv) Constante Stroom (CC) |
| Afmeting (mm) | 520*395*165mm | Koelmanier | Luchtkoeling |
2. Controlewijze: Lokale controle of Afstandsbediening (de lengte van kabel wordt bepaald door klanten)
3. Japan IGBT (de standaardkeus) wordt of Duitsland IGBT goedgekeurd
4. Na gegalvaniseerd phosphated, en het plastiek bespoten, de chassis heeft de uitstekende functie van de corrosieweerstand
5. Gemakkelijk te werken en repaire
Hoe te om gelijkrichter te installeren
Dit is installatiemanier voor afstandsbedieninggelijkrichter. Niet alleen deze manier.
1. Om koperbar aan bad/tank te verbinden
2. Voeding/gelijkrichter wordt verzekeren aan de grond gezet
3. Om te verzekeren is er genoeg water voor waterkoelingstype voeding/gelijkrichter
4. Wij raad dat alle gelijkrichters zouden moeten worden geïsoleerd om van zijn leven te stijgen.
