Galvaniserende voeding
>
|
| Plaats van herkomst | CHINA |
| Merknaam | Xingtongli |
| Certificering | CE RoHS |
| Modelnummer | GKD12-5000CVC |

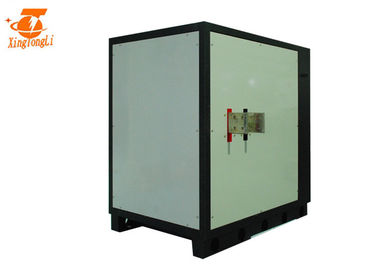

12V 5000A AC aan gelijkstroom-platerenvoeding met luchtkoelingsafstandsbediening
Hoofd het werk principe van AC aan gelijkstroom-voeding:
Hoofdkring van AC aan gelijkstroom-voeding:
Het proces wordt ingevoerd van het AC huidige net, en de output is de huidige output van gelijkstroom van het gehele proces, die omvatten:
1. Het apparaat van de inputfilter: zijn die functie is de onzuiverheidsgolfvorm uit te filtreren bestaand in het machtsnet, en tegelijkertijd de onzuiverheden te verhinderen AC aan gelijkstroom-voeding worden geproduceerd het terugkeren naar het openbare machtsnet.
2. Gelijkrichter en golffilter: AC huidige die voeding van gelijkrichternet, directe en vlotte gelijkstroom-voeding, voor volgende niveauomzetting wordt gebruikt.
3. Omschakelaar: zet de gerectificeerde gelijkstroom-voedingstroom in AC met hoge frekwentie om, die het kerndeel van omschakelingsvoeding met hoge frekwentie is. Hoger de frequentie, kleiner de volume, gewichts en van de outputmacht verhouding.
4. Outputgelijkrichter en filter: verstrek stabiele en betrouwbare gelijkstroom-voeding volgens de ladingsvraag.
Enerzijds van de output neem bemonstering, ben met de vastgestelde normen vergelijkbaar en om de omschakelaar te controleren, veranderen zijn frequentie of de output van de impulsbreedte die outputstabiliteit, anderzijds, volgens informatie te bereiken door de testkring wordt verstrekt, na de identificatie van de beschermingskring, verstrekt controlekring voor verscheidenheidsbeschermende maatregelen aan gehele machine.
Naast het bieden van bescherming verstrekt de kring die in een verscheidenheid van parameters lopen, maar ook een verscheidenheid van instrumenten van de informatievertoning.
Toepassing
De verschillende volt en de stroom hebben verschillende toepassingen
Specificatie
| SPECIFICATIES VOOR GKD12-5000CVC | |||
| Input AC | 415V±10% | 3phase | 50/60Hz |
| Output gelijkstroom | Volt | 0~12V Regelbaar | |
| Huidig | 0~5000A Regelbaar | ||
| Macht | 60KW | ||
| Bescherming | Kortsluitingbescherming Het oververhitten bescherming De bescherming van het fasegebrek Input over/laag voltagebescherming |
||
| Arbeidsvoorwaarde (Temperatuur) |
-10℃~50℃ | Controlewijze | Comité controle Afstandsbediening |
| Netto gewicht | 280kg | Het werk wijze | Constant Voltage (cv) Constant Current (CC) |
| Afmeting (mm) |
1020*1000*1270mm |
Koelmanier | Luchtkoeling |
1. 0~10V, 4~20mA, PLC, Tijdopnemer, ampère-Notulen/uur tegen, kan HMI worden verstrekt

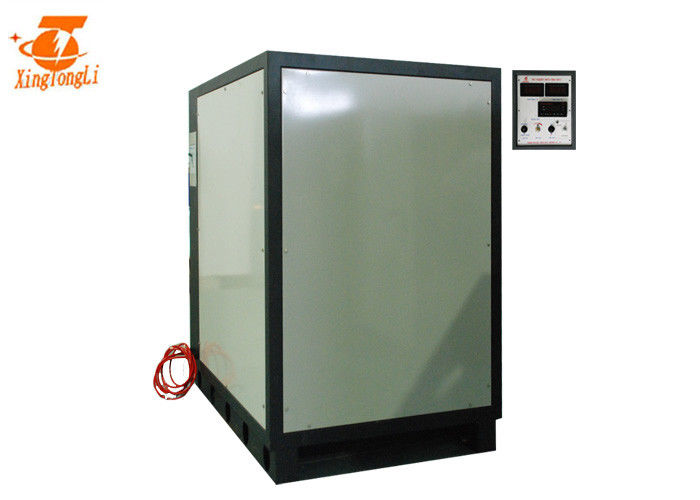

2. Controlewijze: Lokale controle of Afstandsbediening (de lengte van kabel wordt bepaald door klanten)
3. Japan IGBT (de standaardkeus) wordt of Duitsland IGBT goedgekeurd
4. Na gegalvaniseerd phosphated, en het plastiek bespoten, de chassis heeft de uitstekende functie van de corrosieweerstand
5. Gemakkelijk te werken en repaire
Andere voordelen
1. Kabinet
a: De goedkeuring van volledig het gedigitaliseerde machinaal bewerken
B: Goedkeurend koudgewalste productie van ijzerstaalplaat, na phosphorization, krijgt het zinkplateren, plastic nevel, de gelijkrichter betere structurele sterkte en anticorrosief.
c: Het redelijke structuurontwerp, geïsoleerd omschakelaarsontwerp, rectificatiedeel is geschikt om wegens zijn het keurige assembleren te demonteren en te herstellen.
D: De radiator wordt beter het koelen effect wegens zijn 1,5 keer capaciteit.
2 elektrisch controlesysteem
a: De gelijkrichter keurt volledige brug fase-verplaatste zachte schakelaarcontrole goed, die het laagste machtsverlies van IGBT verzekeren. De capaciteit van IGBT wordt 3 keer groter.
B: De belangrijkste transformator. Het keurt amorfe kern goed om transformatorefficiency en koele transformator te verhogen, en niet alleen kan gelijkrichtergewicht verlichten, maar ook kan gelijkrichterstabiliteit en betrouwbaarheid versterken. In zijn elementair stadium, keurt het reeks blokkerende condensator goed.
c: De magnetische kring van de afwijkings automatische correctie wordt goedgekeurd en de totale macht van magnetische kern wordt vergroot 1,5 keer.
3 Schottky-Barrièrediode
a: Het is uitgebreid 4 keer.
4 alle controlerende raad krijgt antiseptische behandeling met ingevoerde lak.
Hoe te om gelijkrichter te installeren
| 1, Plaatsend gelijkrichter en houdt de lichaamsstabiliteit; verzeker goede ventilatie. |
| 2, Controlerend het anodiseren gelijkrichter behandelen uit als het losmaken. |
| 3, Verbindende shell aan grond om statische elektriciteit te verhinderen. |
| 4, Conecting de AC inputdraad |
| 5, Verbindend de gelijkstroom-bars van het outputkoper |
| 6, Aansluitend de doos van de gelijkrichterafstandsbediening, als de lokale controle, deze stap overslaat |
| 7, de schakelaar van de Inschakelenlucht, dan de ventilator beginnen te roteren en het licht van de machtsindicator. |
| 8, knoop de Met de wijzers van de klok mee van de omwentelingsaanpassing, de verhogingen van de voltmetergraad, het werken wijzen op lichte verlichting. |
| 9, passen knop aan maximum aan, dan zou de voltmeter op de nominale spanning moeten wijzen, wijst de huidige meter dienovereenkomstig op het ladingsvolume. |
| 10, maken de luchtschakelaar, draai van de gelijkrichter los |
