Grijs de Gelijkrichter Gouden Plateren van PCB van Enige Fase Klein Igbt 12v 100a met Comité Controle
  • Grijs de Gelijkrichter Gouden Plateren van PCB van Enige Fase Klein Igbt 12v 100a met Comité Controle
  • Grijs de Gelijkrichter Gouden Plateren van PCB van Enige Fase Klein Igbt 12v 100a met Comité Controle
  • Grijs de Gelijkrichter Gouden Plateren van PCB van Enige Fase Klein Igbt 12v 100a met Comité Controle

Grijs de Gelijkrichter Gouden Plateren van PCB van Enige Fase Klein Igbt 12v 100a met Comité Controle

Plaats van herkomst China
Merknaam Xingtongli
Certificering CE RHOS
Modelnummer GKD12-100CVC
Productdetails
Toepassing:
gouden platerengelijkrichter
Efficiëntie:
>85%
Controlemanier:
paneelcontrole
Koelmanier:
luchtkoeling
kleur:
grijs
Type:
AC aan gelijkstroom
formaat:
420*310*145
Gewicht:
10kg
Hoog licht:

PCB-platerengelijkrichter

,

de galvaniserende voeding van PCB

Betaling & het Verschepen Termijnen
Min. bestelaantal
1 set
Prijs
Negotiable
Verpakking Details
Houten kist
Levertijd
5~7 werkdagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Levering vermogen
100 reeks/maand
Productomschrijving



machine van de koper de galvaniserende gelijkrichter met tijdopnemer, paneelcontrole



Door EMI anti elektromagnetische interferentiefilter, directe rectificatie, filtergolf om wisselstroomnet, door omschakelaar te maken om gelijkstroom-voltage om te zetten in vierkante golffrequentie van tientallen of honderden kHz, dan door transformatorisolatie met hoge frekwentie, het voltage te verminderen, en dan door voltage het met hoge frekwentie van de filteroutput gelijkstroom. Na bemonstering, vergelijkend, vergrotend en controlerend, drijvend kring en de cyclus van de de controleplicht van de machtsconvertor van IGBT om stabiel outputvoltage (of outputstroom) te verkrijgen.

Onder de arbeidsvoorwaarde, is het machtsverlies van de controlebuis van hoge frequentieschakelaar het galvaniseren gelijkrichter klein, kan de efficiency 75% bereiken - 90%, is het volume klein, is het gewicht licht, zijn de precisie en de rimpelingscoëfficiënt beter dan siliciumgelijkrichter. De outputwaaier kan de precisie bereiken die door productie wordt vereist. Het galvaniseren de gelijkrichter heeft zelfbeschermingscapaciteit, kan naar believen onder lading beginnen en ophouden. Het is gemakkelijk om aan computer te verbinden, die groot gemak aan automatische productie brengt, zodat is het wijd gebruikt in de galvaniserende industrie van PCB.

Sommige pics werden gevolgd

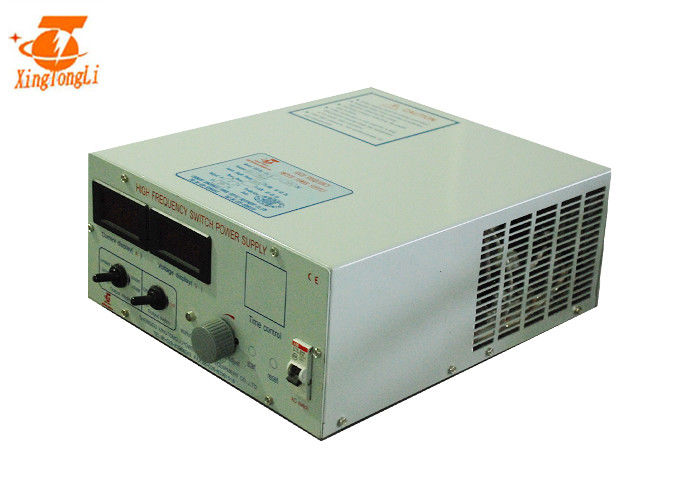

Grijs de Gelijkrichter Gouden Plateren van PCB van Enige Fase Klein Igbt 12v 100a met Comité Controle 0

Grijs de Gelijkrichter Gouden Plateren van PCB van Enige Fase Klein Igbt 12v 100a met Comité Controle 1

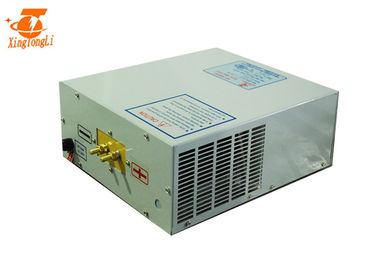

Rug



Grijs de Gelijkrichter Gouden Plateren van PCB van Enige Fase Klein Igbt 12v 100a met Comité Controle 2



Toepassing

De verschillende volt en de stroom hebben verschillende toepassingen

Grijs de Gelijkrichter Gouden Plateren van PCB van Enige Fase Klein Igbt 12v 100a met Comité Controle 3



Specificatie

SPECIFICATIES VOOR GKD12-100CVC
Input AC 380V±10% 3phase 50/60Hz
Output gelijkstroom Volt 0~12V regelbaar
Huidig 0~100A regelbaar
Macht 1.2KW
Efficiency >85%
Rimpeling <5>
Omschakelingsfrequentie 20KHz
Bescherming Kortsluitingbescherming
Het oververhitten bescherming
De bescherming van het fasegebrek
Input over/laag voltagebescherming
Arbeidsvoorwaarde
(Temperatuur)
-10℃~50℃ Controlewijze Comité controle
Afstandsbediening
Netto gewicht 7.5kg Het werk wijze Constant Voltage (cv)
Constante Stroom (CC)
Afmeting (mm) 273*222.5*88 Koelmanier Luchtkoeling

Eigenschappen
het galvaniseren rectifier.jpg


1. 0~10V, 4~20mA, PLC, Tijdopnemer, ampère-Notulen/uur tegen, kan HMI worden verstrekt


2. Controlewijze: Lokale controle of Afstandsbediening (de lengte van kabel wordt bepaald door klanten)


3. Japan IGBT (de standaardkeus) wordt of Duitsland IGBT goedgekeurd


4. Na gegalvaniseerd phosphated, en het plastiek bespoten, de chassis heeft de uitstekende functie van de corrosieweerstand


5. Gemakkelijk te werken en repaire



Andere voordelen

Grijs de Gelijkrichter Gouden Plateren van PCB van Enige Fase Klein Igbt 12v 100a met Comité Controle 5



1. Kabinet
a: De goedkeuring van volledig het gedigitaliseerde machinaal bewerken
B: Goedkeurend koudgewalste productie van ijzerstaalplaat, na phosphorization, krijgt het zinkplateren, plastic nevel, de gelijkrichter betere structurele sterkte en anticorrosief.
c: Het redelijke structuurontwerp, geïsoleerd omschakelaarsontwerp, rectificatiedeel is geschikt om wegens zijn het keurige assembleren te demonteren en te herstellen.
D: De radiator wordt beter het koelen effect wegens zijn 1,5 keer capaciteit.



2 elektrisch controlesysteem
a: De gelijkrichter keurt volledige brug fase-verplaatste zachte schakelaarcontrole goed, die het laagste machtsverlies van IGBT verzekeren. De capaciteit van IGBT wordt 3 keer groter.
B: De belangrijkste transformator. Het keurt amorfe kern goed om transformatorefficiency en koele transformator te verhogen, en niet alleen kan gelijkrichtergewicht verlichten, maar ook kan gelijkrichterstabiliteit en betrouwbaarheid versterken. In zijn elementair stadium, keurt het reeks blokkerende condensator goed.
c: De magnetische kring van de afwijkings automatische correctie wordt goedgekeurd en de totale macht van magnetische kern wordt vergroot 1,5 keer.



3 Schottky-Barrièrediode
a: Het is uitgebreid 4 keer.



4 alle controlerende raad krijgt antiseptische behandeling met ingevoerde lak.



Hoe te om gelijkrichter te installeren
Dit is installatiemanier voor afstandsbedieninggelijkrichter. Niet alleen deze manier.
1. Om koperbar aan bad/tank te verbinden
2. Voeding/gelijkrichter wordt verzekeren aan de grond gezet
3. Om te verzekeren is er genoeg water voor waterkoelingstype voeding/gelijkrichter
4. Wij raad dat alle gelijkrichters zouden moeten worden geïsoleerd om van zijn leven te stijgen.

Grijs de Gelijkrichter Gouden Plateren van PCB van Enige Fase Klein Igbt 12v 100a met Comité Controle 6

De belangrijkste kring van de voeding omvat de belangrijkste transformator, de assemblage van de machtsgelijkrichter en een andere het testen en beschermingsapparaten. De belangrijkste transformatorfunctie van de voeding is de AC stroom/voltage tot het voltage te verminderen dat door het het galvaniseren proces wordt vereist. De thyristor gelijkrichter gebruikt een frequentie (50Hz/60Hz) transformator, terwijl de omschakelingsvoeding met hoge frekwentie een transformator met hoge frekwentie (van 10-50KHZ) gebruikt. Het opsporingsapparaat omvat voltmeter en huidige transformator. Het beschermingsapparaat wordt hoofdzakelijk gebruikt voor te sterke intensiteitbescherming van de elementen van de voedinggelijkrichter. De controlekring omvat thyristor of IGBT, de kring van de trekkercontrole, de kring van de machtszachte start, te sterke intensiteit, de kring van de overvoltagebescherming, de beschermingskring van de machtsfase.
