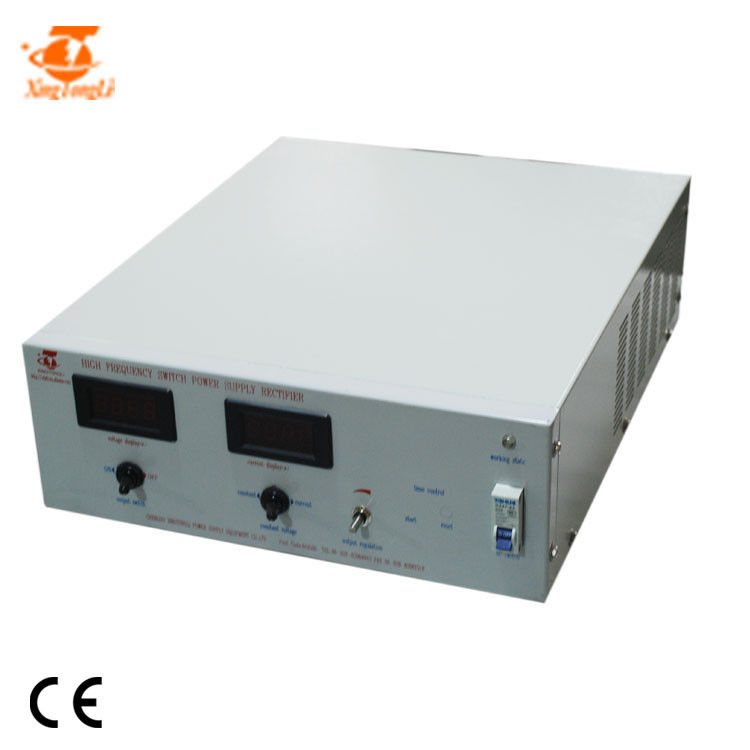

het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching
  • het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching
  • het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching
  • het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching
  • het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching
  • het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching
  • het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching

het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching

Plaats van herkomst China
Merknaam Xingtongli
Certificering CE
Modelnummer GKD (M) (H) 15-200CVC
Productdetails
Toepassing:
galvaniserende voeding
Efficiency:
>85%
Controlemanier:
Lokale controle
Koelmanier:
Luchtkoeling
Kleur:
Grijs
Type:
AC aan gelijkstroom
Naam:
gelijkstroom-voedinggelijkrichter
Hoog licht:

platerenvoeding

,

gelijkstroom-gelijkrichter voor het galvaniseren

,

Het Platerengelijkrichter van de hoge Frequentieomschakeling

Betaling & het Verschepen Termijnen
Min. bestelaantal
1 set
Prijs
Negotiable
Verpakking Details
Houten geval 505*430*282mm
Levertijd
5~8 werkdagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Levering vermogen
100 reeks/maand
Productomschrijving

15V 100 amp dc plating voeding met IGBT


Hoogfrequente schakelaar galvanische gelijkrichter, ook bekend als hoogfrequente schakelaarvoeding:

Dit is een nieuw type DC-voedingsgelijkrichter - hoogfrequente schakelende voeding.Het combineert de voordelen van de golfvormsoepelheid van de siliciumgelijkrichtervoeding en de eenvoudig instelbare siliciumgestuurde gelijkrichter, met het hoogste stroomrendement (tot 90%), het kleinste volume en, onnodig te zeggen, het is de meest veelbelovende galvanische gelijkrichtervoeding .Productietechnologie heeft het probleem met de stroomvoorziening opgelost en duizenden ampères galvanische gelijkrichter met stroomschakelaar zijn in de praktische fase gekomen.

Enkele foto's werden gevolgd


het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching 0
het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching 1



Plating gelijkrichter voeding conversie principe:

Laat het wisselstroomnet het EMI anti-elektromagnetische interferentiefilter passeren om de golf direct te corrigeren en te filteren.De gelijkspanning wordt door de omvormer omgezet in een blokgolffrequentie van tientallen of honderden KHz en vervolgens geïsoleerd door de hoogfrequente transformator om de spanning te verlagen en vervolgens de hoogspanning door te laten.Het frequentiefilter geeft een gelijkspanning af.Na bemonstering, vergelijking, versterking en regeling regelen het aandrijfcircuit en de vermogensomvormer de duty cycle van de IGBT om een ​​stabiele uitgangsspanning (of uitgangsstroom) te verkrijgen.

Hoogfrequente schakelaar gegalvaniseerde gelijkrichterbesturingsbuis in werkende staat, laag stroomverbruikverlies, dat wil zeggen, de transformatorefficiëntie kan 75% ~ 90% bereiken, klein formaat, lichtgewicht en nauwkeurigheid en rimpelfactor zijn beter dan siliciumgelijkrichter, in het volledige uitvoerbereik Kan de precisie bereiken die nodig is voor productie.De galvanische gelijkrichter heeft een zelfbeschermend vermogen en kan onder belasting willekeurig worden gestart en gestopt.Het is gemakkelijk aan te sluiten op een computer en biedt veel gemak bij productieautomatisering, dus het wordt veel gebruikt in de PCB-galvaniseringsindustrie.

Sollicitatie
Verschillende volt en stroom hebben verschillende toepassingen
het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching 2

Specificatie

SPECIFICATIES VOOR GKD(M)(H)15-200CVC
Voer AC in 220V ± 10% 1 fase 50/60 Hz
Uitgang gelijkstroom Volt 0~15V instelbaar
Huidig 0~200A Instelbaar
Stroom 3KW
Efficiëntie >85%
Schakelfrequentie 20 KHz
Bescherming Kortsluitingsbeveiliging
Bescherming tegen oververhitting
Fase ontbreekt bescherming
Input over/low voltage bescherming
Werk omstandigheden
(Temperatuur)
-10℃~50℃ Besturingsmodus Paneel controle
Afstandsbediening
Netto gewicht 19kg Werkmodus Constante spanning (CV)
Constante stroom (CC)
Afmeting (mm)

465*390*162

Verkoelende manier Luchtafkoeling

Functies
electroplating rectifier.jpg


1. 0~10V, 4~20mA,PLC,Timer, Ampère-minuten/urenteller, HMI kan worden geleverd
2. Bedieningsmodus: lokale bediening of afstandsbediening (de lengte van de kabel wordt bepaald door klanten)
3. Japan IGBT (de standaardkeuze) of Duitsland IGBT worden overgenomen
4. Na te zijn gefosfateerd, gegalvaniseerd en met kunststof gespoten, heeft het chassis een uitstekende corrosieweerstand
5. Eenvoudig te bedienen en te repareren

Andere voordelen
het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching 4

1. Kabinet
a: Goedkeuring van volledig gedigitaliseerde bewerking
b: Goedkeuring van koudgewalste productie van ijzeren staalplaat, daarnafosforisatie, verzinken, plastic spray, de gelijkrichter krijgt een betere structurele sterkte enanti-corrosie.
c: Redelijk structuurontwerp, geïsoleerd inverterontwerp, rectificatieonderdeel is gemakkelijk te demonteren en te repareren vanwege de nette montage.
d: Radiator krijgt hierdoor een beter koelend effect1,5 keer capaciteit.


2 Elektrisch regelsysteem
a: De gelijkrichter maakt gebruik van full bridge phase-shifted soft switch control, waardoor het laagste vermogensverlies van IGBT wordt gegarandeerd.De capaciteit van IGBT wordt3 keer groter.
b: De hoofdtransformator.Het keurt een amorfe kern goedverhoog de efficiëntie van de transformatoren koele transformator, en kan niet alleen het gewicht van de gelijkrichter verlichten, maar kan ook de stabiliteit en betrouwbaarheid van de gelijkrichter versterken.In de elementaire fase gebruikt het een serieblokkeercondensator.
c: Automatisch correctiecircuit voor magnetische afwijking wordt toegepast en het totale vermogen van de magnetische kern wordt vergroot1,5 keer.


3 Schottky-barrièrediode
a: Het is uitgebreid4 maal.


4 Alle besturingsborden krijgen een antiseptische behandeling met geïmporteerde lak.

Hoe een gelijkrichter te installeren
Dit is de installatiemanier voor gelijkrichter op afstand.Niet alleen op deze manier.
1. Om koperen staaf te verbinden met bad/tank
2. Zorg ervoor dat de voeding/gelijkrichter geaard is
3. Om ervoor te zorgen dat er voldoende water is voor de voeding/gelijkrichter van het type waterkoeling
4. Wij adviseren om alle gelijkrichters te isoleren om de levensduur te verlengen.

het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching 5
het Platerengelijkrichter van 12v 15v 200a Grey Electroplating High Frequency Switching 6
