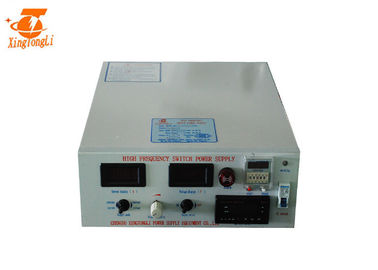

Plaats van herkomst | China |
Merknaam | xingtongli |
Certificering | ISO CE |
Modelnummer | GKD12-100CVC |
Het platerengelijkrichter van de hoge die frequentieomschakeling, ook als HF-omschakelingsvoeding wordt geroepen:
Welke een nieuwe gelijkrichter van het de machineplateren van het type elektroplateren – de voedingen van de hoge frequentieomschakeling is. Het combineert voordelen van de golfvormzachtheid van de siliciumgelijkrichter en de silicium gecontroleerde gemakkelijke aanpassing van het gelijkrichtersvoltage, terwijl hoogste huidige efficiency (tot 90%), het kleinste volume heeft, en onnodig te zeggen, het de het beloven platerengelijkrichter is. De productietechnologie heeft het machtsprobleem opgelost, zijn duizenden gelijkrichters van het de omschakelingsplateren van de ampèresmacht een praktisch stadium van toepassing ingegaan.
De specificatie en de parameter van de platerengelijkrichter: |
|
De Inputvoltage van de platerengelijkrichter | Enige fase 110V/220V AC |
Outputvoltage | 0~12v regelbaar |
Outputstroom | 0-100A regelbaar |
Voltagestabiliteit | ≤1% |
Huidige stabiliteit | ≤1% |
Rimpelingsfactor | 1%-2% |
Efficiency | ≥90% |
Stabilisatiewijze | Huidige stabilisatie/Verwisselbare Voltagestabilisatie (gemakkelijk) |
Aanpassingswaaier | Voltage/Stroom van 0-100% onophoudelijk regelbaar binnen geschatte waaier |
Koelsysteem | Luchtkoeling/Waterkoeling |
Controlemethode | Manual/PLC |
Vertoningsinhoud | Voltagemeter/Huidige meter//over temperaturen/Fout, etc… werken die. |
Beschermingsmethode | Inputovervoltage/onder-Voltage/over stroom/Output plotseling/over het verwarmen van zelfbescherming etc…. |
Werkende temperatuur | 20-50℃ |
Omgevingstemperatuur | -30-65℃ |
Omringende vochtigheid | ≤90% |
Het werk lading | Volledige capaciteitsverrichting, meer dan 1.000 meters boven overzees - niveau, verminderde ladingsverrichting |
Het galvaniseren van structuur met hoge frekwentie van de de gelijkrichter de hoofdomzetting van het omschakelingsplateren heeft: de voorwaartse convertor, de halve brug, de volledig-brug, enz., hebben pulse-width harde schakelaar“ schakelschema van modulatie(pwm) de „, hebben ook populaire de machtskring phase-shift van de controle „zachte schakelaar“. Van de modulatie(pwm) HF van de impulsbreedte de voeding van het de omschakelingsplateren, zijn werkende frequentie meestal onder 50 KHz, met een voltage of stroom koppelen controle terug. Het verandert de de impulsbreedte van het aandrijvingsvoltage om outputstroom te veranderen door machtsstroom te onderbreken en de methode van de plichtscyclus aan te passen, het apparaat werkend in de „harde omschakelings“ staat maken, d.w.z. dwingend geleiding (het voltage is geen nul) of gedwongen sluiting (de stroom is geen nul), makend de transistor van de omschakelingsmacht zowel bestaan hoge druk en groot huidig kruis wanneer en van inschakel, daarvoor schakelend verlies minder, piek sterke interferentie.
1, Plaatsend van de de luchtkoelings lokale controle van 12v 100a de Hoge frequentieomschakeling het galvaniseren gelijkrichter en houdt de lichaamsstabiliteit; verzeker goede ventilatie. |
2, Controlerend van de de luchtkoelings lokale controle van 12v 100a de Hoge frequentieomschakeling het galvaniseren gelijkrichter behandelen uit als om het even welke het losmaken. |
3, Verbindend machineshell met grond om statische elektriciteit te verhinderen. |
4, Conecting de AC inputdraad |
5, Verbindend de van de de luchtkoelings lokale controle van 12v 100a van de de Hoge frequentieomschakeling van de de gelijkrichtergelijkstroom output galvaniserende het koperbars aan het bad + - koperbars |
6, Aansluitend de afstandsbedieningdoos, als de lokale controle, deze stap overslaat |
7, de schakelaar van de Inschakelenlucht, dan de ventilator beginnen te roteren en het licht van de machtsindicator. |
8, knoop de Met de wijzers van de klok mee van de omwentelingsaanpassing, de verhogingen van de voltmetergraad, het werken wijzen op lichte verlichting. |
9, passen knop aan maximum aan, dan zou de voltmeter op de nominale spanning moeten wijzen, wijst de huidige meter dienovereenkomstig op het ladingsvolume. |
10, maken de luchtschakelaar, draai van de macht los |
